Conserto de uma caixa amplificada Ultratone K900FX da Behringer. Essa caixa estava com as entradas 1 e 2 inoperantes, falha no equalizador, e ruído de 120Hz e baixo rendimento de saída.
Placa dos circuitos de fonte e amplificador de saída.
Placa dos conectores.
Placa do circuito pré-amplificador, equalizador e processador de efeitos.
Placas montadas no painel.
Vista superior da caixa.
Vista traseira.
Parte traseira do painel, conexões.
Vista frontal.
Conserto de um amplificador Waldman Punchy PRO BASS 7000. Esse amplificador apresentava oscilações de volume e consequentemente perda de rendimento.
Vista interna do gabinete.
Placa da fonte e pré-amplificador.
Amplificador de saída.
Transformador.
Placa das conexões de saída.
Transistores do amplificador de saída no dissipador.
Amplificador pronto.
Painel frontal em detalhes.
Painel traseiro.
Conserto de uma pedaleira POD HD500X da Line 6. Essa unidade apresentava falha intermitente nos controles de volume e master. Vejam o post da POD HD500: Pedaleira Line 6 POD HD500
Parte superior da placa.
Display, encoders e teclas.
Parte inferior.
Circuitos de fonte, CPU/DSP e audiocodecs.
Mais pedaços da fonte e circuitos condicionadores dos sinais de entrada e saída.
Pedaleira pronta.
Painel traseiro, conexões.
Tampa inferior.
Manutenção de uma Mesa digital Control 24 da Digidesign/Focusrite. Essa mesa entrou para revisão, onde foi feito um recap da fonte, verificado e reparado todo o cabeamento de alimentação das placas, feito a limpeza dos faders, e a limpeza completa da mesa.
Placa da fonte, essa mesa já tinha passado por manutenção antes.
Placas do painel superior, displays e encoders.
Placa dos Prés de entrada.
Placa dos Submixers.
Placa controladora dos Faders.
E a placa condicionadora dos sinais para os ADCs e DACs.

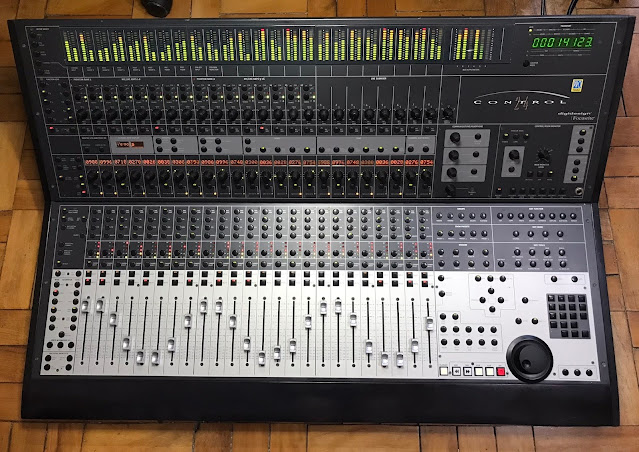

Mesa pronta. Acabei esquecendo de tirar foto da placa da CPU, me desculpem...

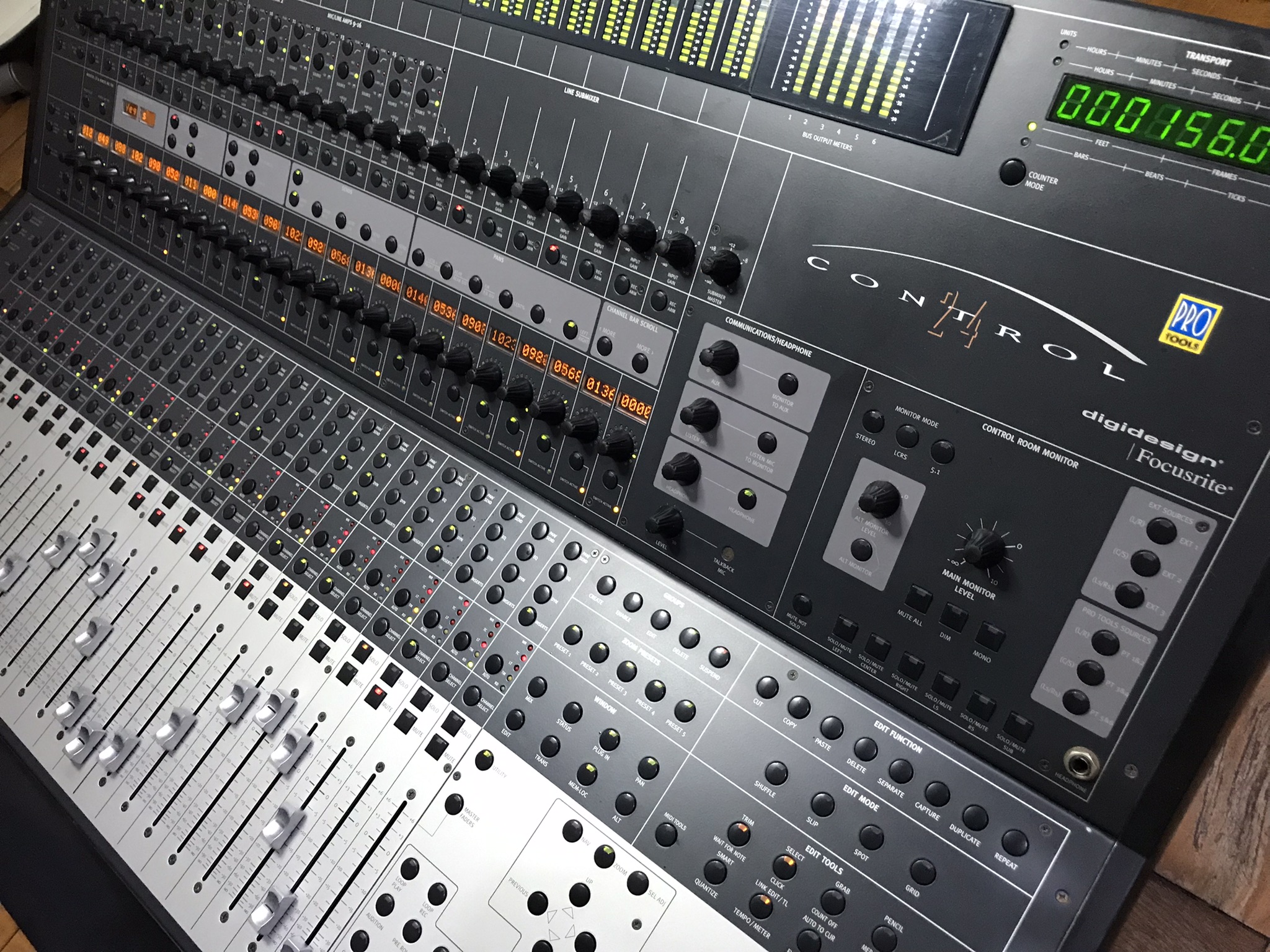

Mais detalhes do painel.
Fotos da parte traseira e conexões.
