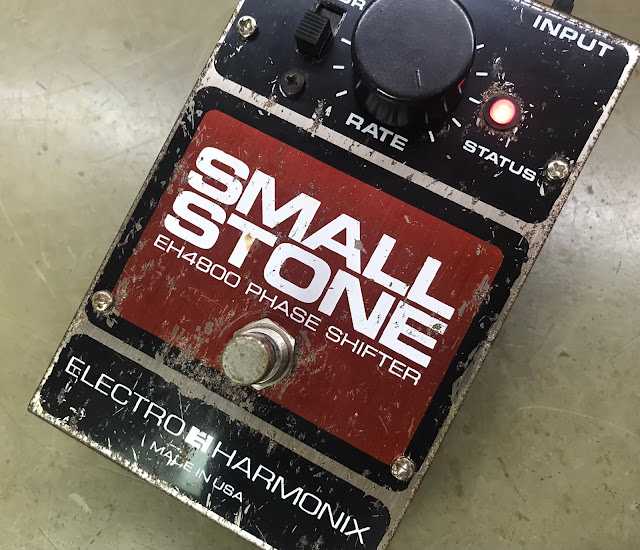

Manutenção de um pedal Small Stone vintage da Electro Harmonix. Esse pedal estava mudo, e faltavam os conectores da bateria e da fonte externa, onde havia uma adaptação com um cabo direto para um pino P4 fêmea.
Placa.
Mais detalhes.
Tudo montado na carcaça.
Painel.
Tampa da bateria na parte inferior.

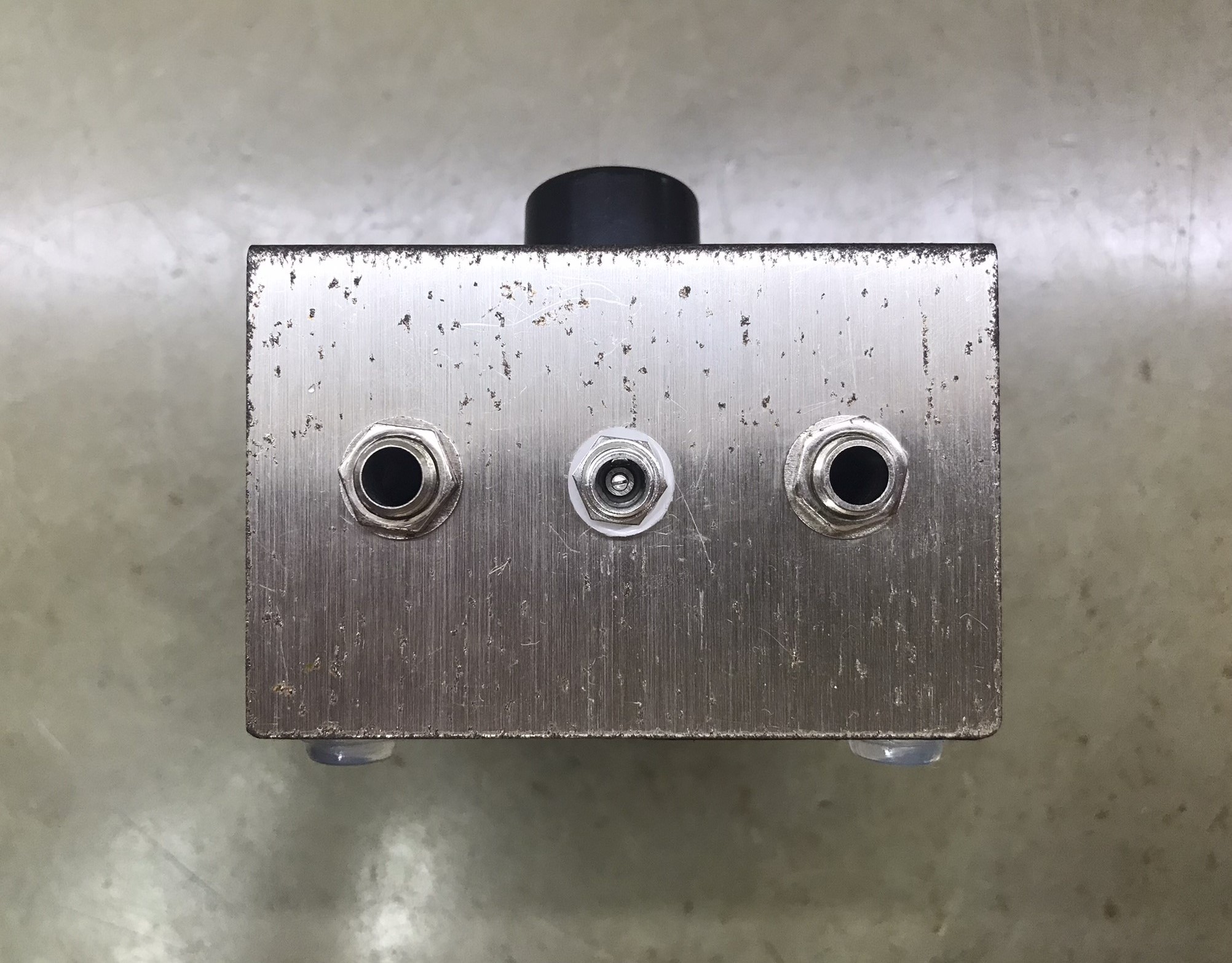

Jacks, e o novo conector para fonte externa.
Fotos da placa, parte superior.
Parte inferior.
Vista interna da carcaça, jacks e a placa do painel.
Painel.
Pedal de acionamento.
Manutenção de um microfone SM27 da Shure. Esse microfone estava apresentando um ruído de fundo acentuado, como se fosse "estática de rádio". Nesse caso, o problema não era causado pela cápsula.
Cápsula e placa.
A cápsula em mais detalhes.

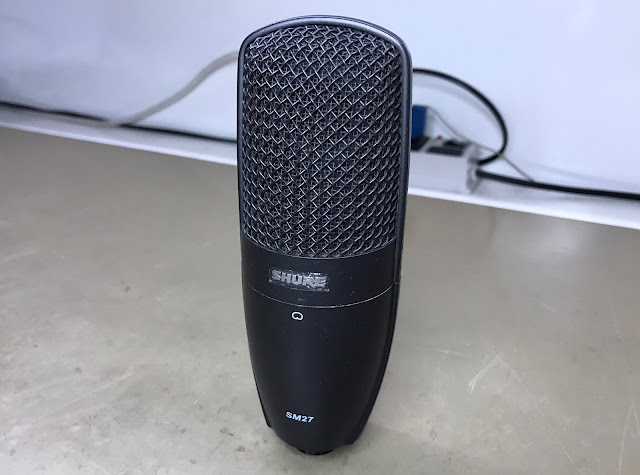

Mic pronto e montado.
Conserto de um pedal Aura Spectrum DI da Fishman. Essa unidade apresentava áudio baixo, e distorcendo intermitentemente.

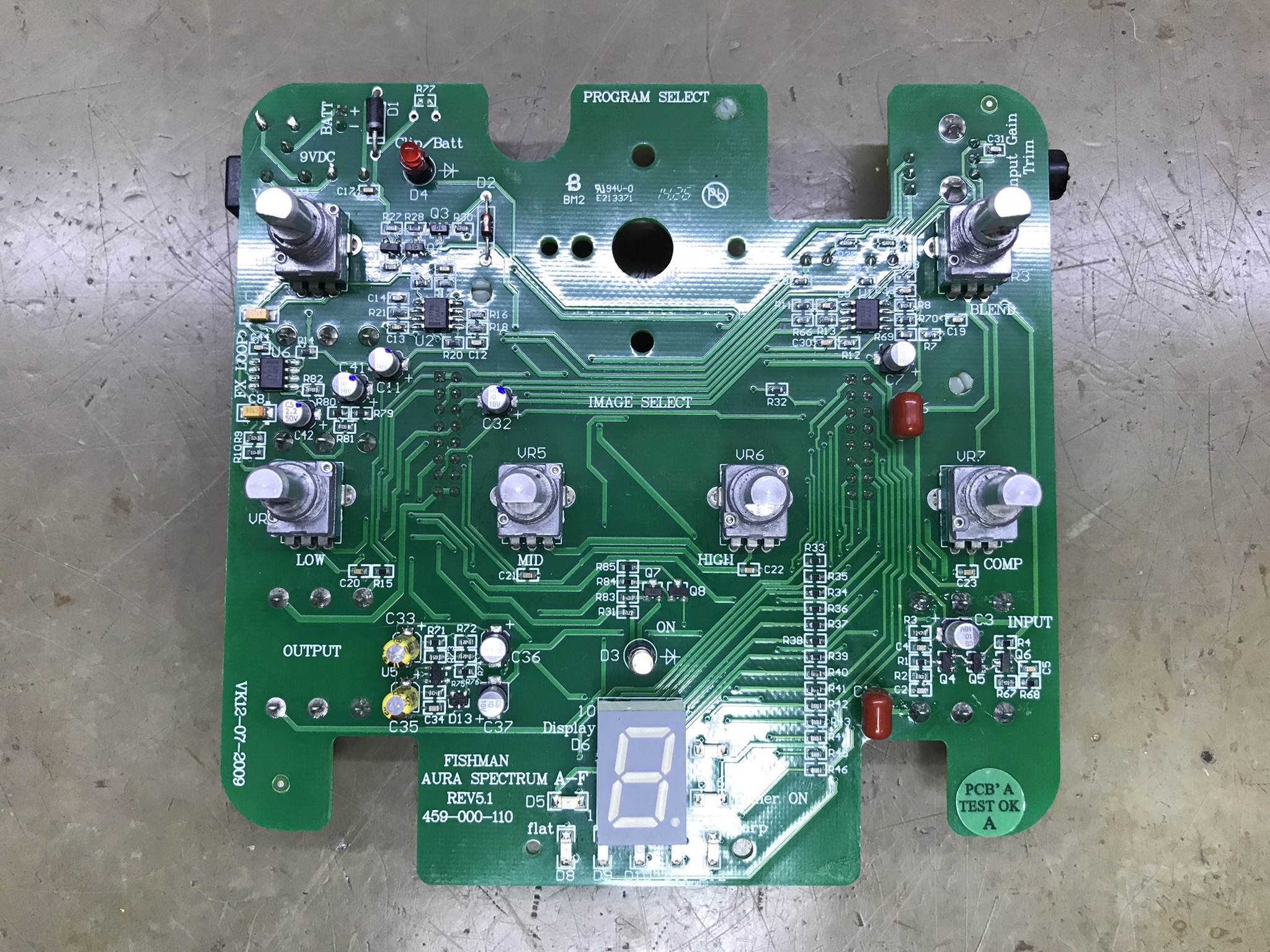

Placa principal.
Placa auxiliar, encoders e suporte para a placa de processamento.
Placa de processamento (CPU/DSP).
Parte inferior da placa auxiliar.

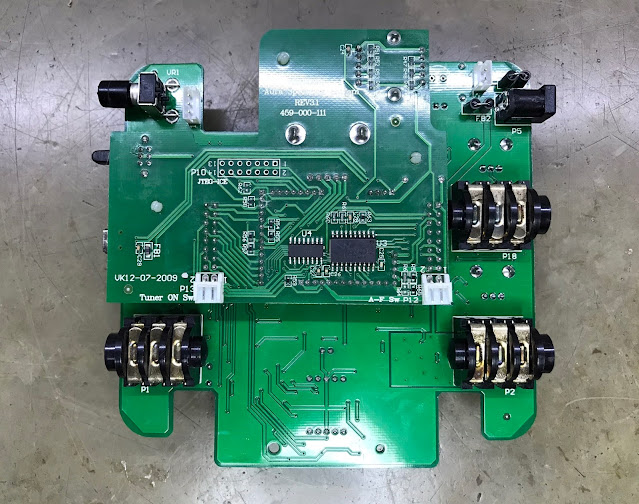

Placas principal e auxiliar conectadas.

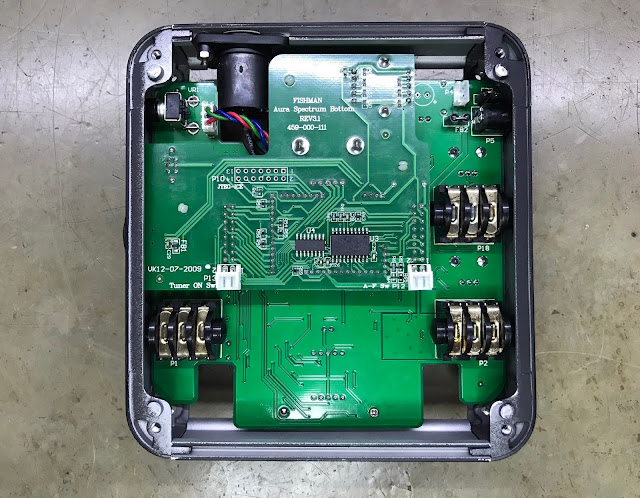

Placas montadas na carcaça.

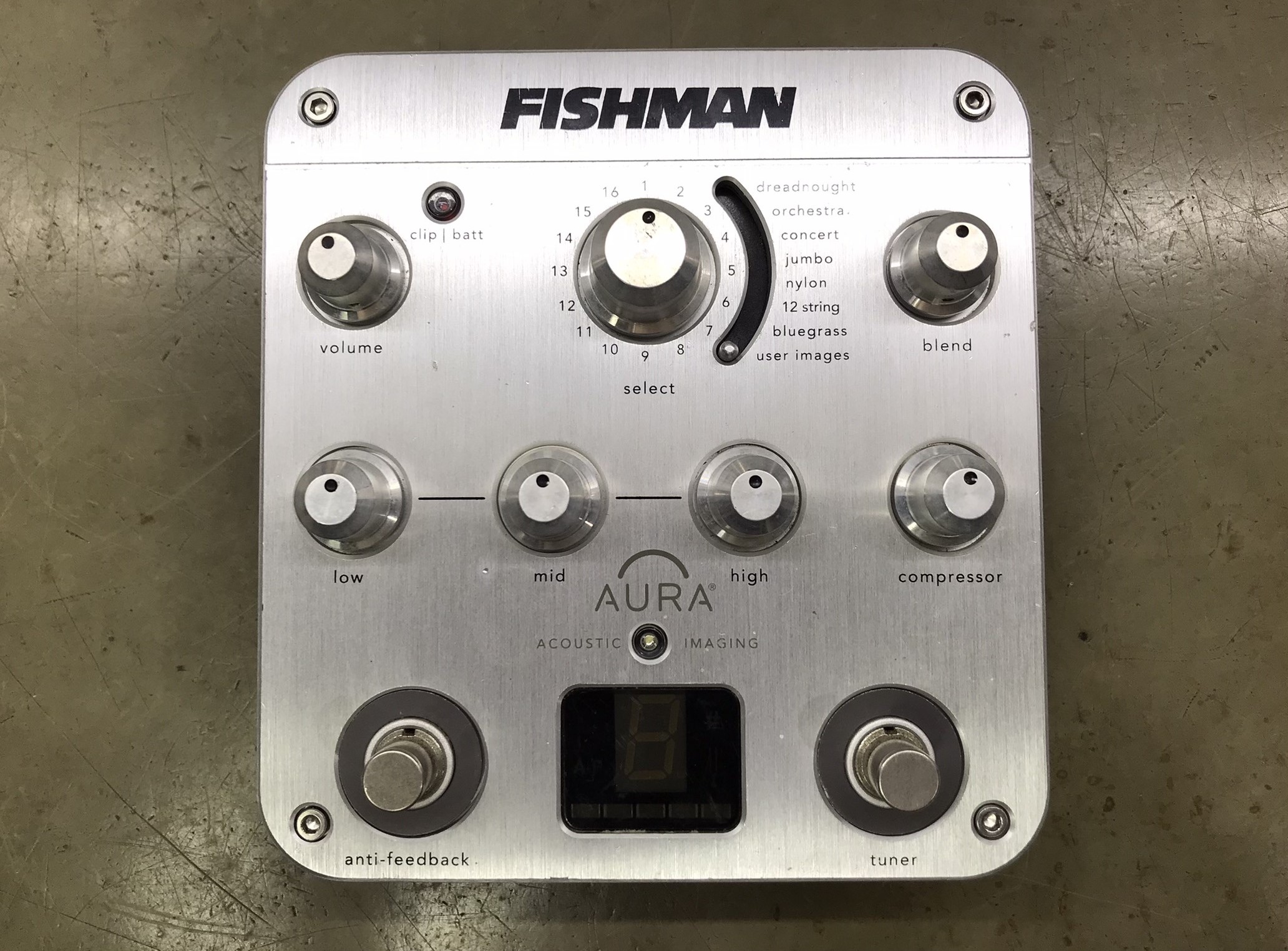

Inteiramente montado.
Parte inferior.

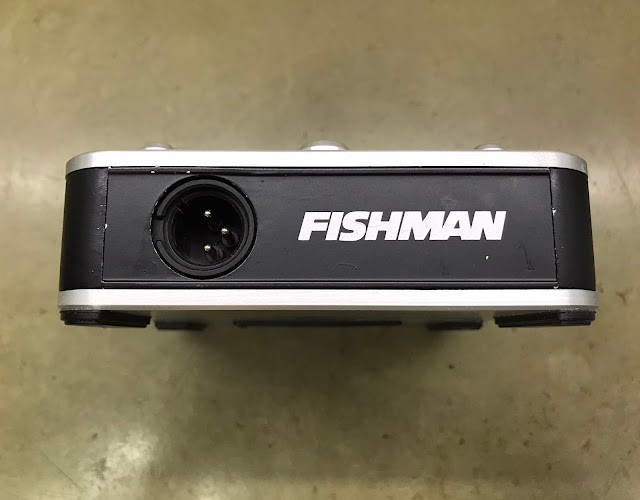

Conexões:
Conserto de um pré amplificador Dual Tube Channel DTC da MindPrint. Essa unidade estava com praticamente todas as chaves do painel com mau contato e travando o acionamento.
Placa principal.
Circuitos de entrada e saída, e parte do equalizador do canal B.
A outra parte do equalizador do canal B, e o circuito de fonte.
Placa com o circuito de controle do canal B, e a direita as válvulas de ambos os canais.
Válvulas 12AX7EH da Electro-Harmonix.
Placa do circuito equalizador do canal A.
E a placa do circuito de controle do canal A.
Placa dos circuitos de entrada e saída do canal A. Detalhe para o transformador da entrada de MIC.
Placas montadas no gabinete.
Painel frontal.
Painel traseiro.
