Mesa Controladora AVID Euphonix MC Control

Conserto de uma mesa controladora AVID Euphonix MC Control. Essa unidade apresentava falha dos faders pelo desgaste e sujeira, além do famoso mau contato nos encodes e demais teclas. Essa linha de mesas da AVID é conhecida por problemas nos faders, e no caso dessa, consegui dar uma sobrevida neles com uma limpeza completa da pista, do motor, e com uma adaptação do circuito que alimenta o motor.

 Tampa do painel.

 Display.

 Placa.

Faders.

 Circuito processador.

 Fonte.

 Vista superior.

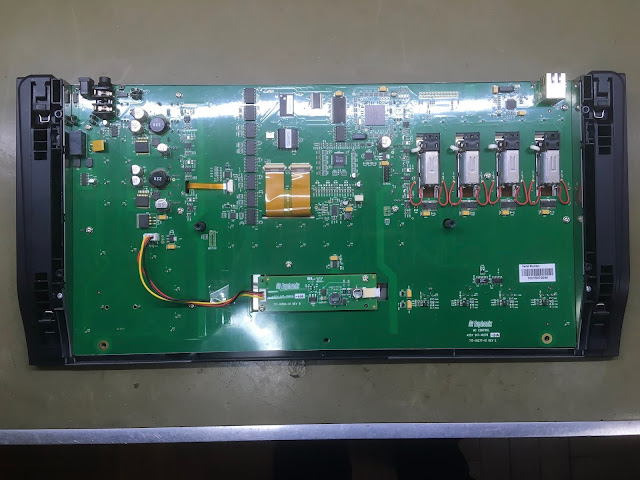

 Placa montada na tampa.

 Mesa montada.

Mais detalhes do painel.

 Tampa inferior

 Logo no encaixe lateral.

 Entradas da fonte externa e footswitch.

 Entrada Ethernet.

 E mais um logo.



Assistência Técnica de mesa de som digital.

Monitor de áudio KRK Rokit 8 G3

Conserto de um monitor de áudio Rokit 8 G3 da KRK Systems, na verdade o cliente me enviou somente o painel para conserto. Essa caixa foi ligada no 220V, e isso danificou praticamente todos os circuitos da placa. Também passou por tentativa de reparo por outra assistência, e nem preciso falar o que aconteceu...

 Vista inferior.

 Vista superior.

Circuito de saída do alto-falante.

 E o circuito de saída do tweeter.

 Pré-amplificador e crossover.

 Placa dos conectores de entrada.

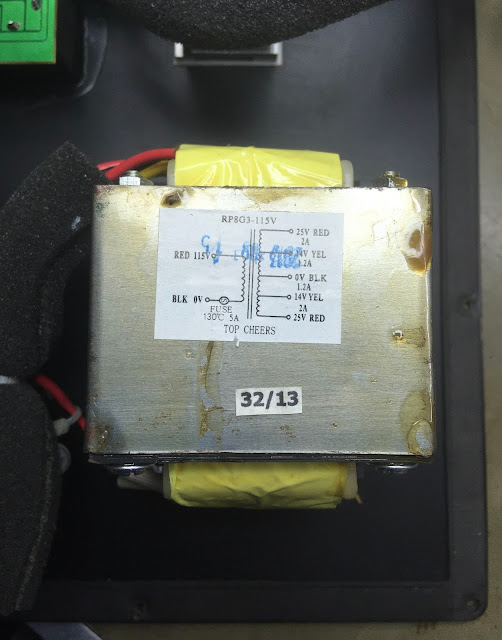

 Transformador.

 Placa da entrada de alimentação da rede elétrica.

 Tudo montado no painel.

 Painel pronto.



Assistência Técnica de Monitor de áudio.

Interface de áudio RME Fireface UC

Conserto de uma interface de áudio Fireface UC da RME. Essa apresentava falha na linha cold do balanceado do XLR da entrada combo do canal 2, e também a saída Monitor/Phones estava inoperante.

 Placa do painel.

 Placa inferior, circuitos condicionador dos sinais de entrada/saída, audiocodecs e parte da fonte.

 Mais detalhes:

Placa do processamento e o restante da fonte.

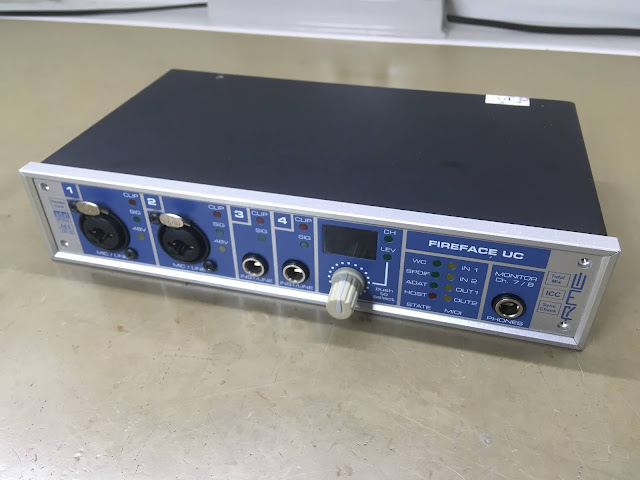

 Painel Frontal.

Painel traseiro.



Assistência Técnica de interface de áudio.

Interface de áudio Motu 828mkII

Conserto de uma interface de áudio Motu 828mkII. Essa interface estava com falha no circuito processador, deixando o display e a comunicação inoperantes. Ela passou por tentativa de reparo por outra assistência, mas não tiveram sucesso...

Também apresentava um ruído fixo no canal 2, que também foi resolvido.

Placa do Painel/Display.

Placa das saídas.

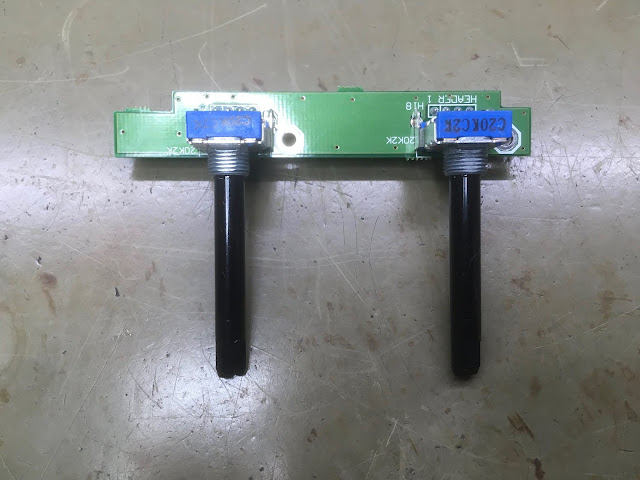

Potenciômetros de controle de ganho das entradas combo TRS/XLR.

Placa principal.

Entradas e Main Out.

Entradas 1 e 2 (TRS/XLR), saída para phones e parte da fonte.

Circuito processador e fonte.

Transformadores.

DSP, FPGA e Controlador FireWire.

Tampa superior.

Painel frontal.

Painel traseiro.

Logo no suporte de fixação.

Assistência Técnica de interface de áudio.
