Conserto de um teclado arranjador PSR-S950 da Yamaha. Esse teclado passou por poucas e boas tocando em barzinhos, recebendo banhos de bebidas alcoólicas e até quedas... Passou por tentativas de reparo por mão de obra não qualificada para recuperação da carcaça, e também das teclas settings (essas quadradas acima do teclado musical). Mas quando ele apresentou a famosa falha "Internal hardware error !", tentaram novamente repará-lo, mas dessa vez piorando a situação colocando mais defeitos na placa principal...
Praticamente tive que fazer uma reforma para esse teclado voltar a vida.
"Internal hardware error !", falha comum dessa série de teclados PSR da Yamaha.

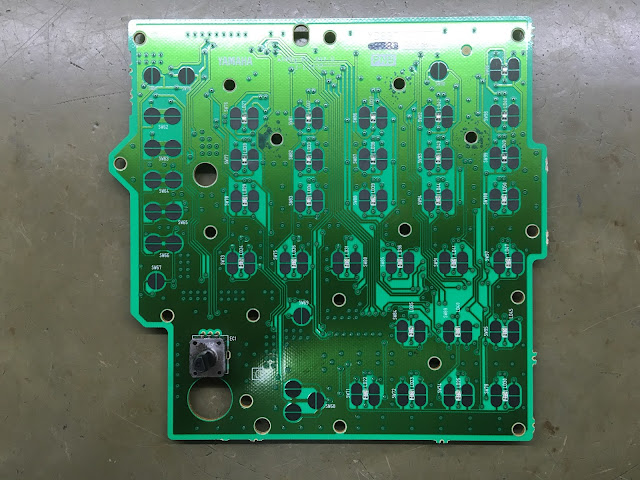

Placas do painel do display.
Controlador dedicado "ASIC" da Yamaha.
Display.
Painel do display montado.

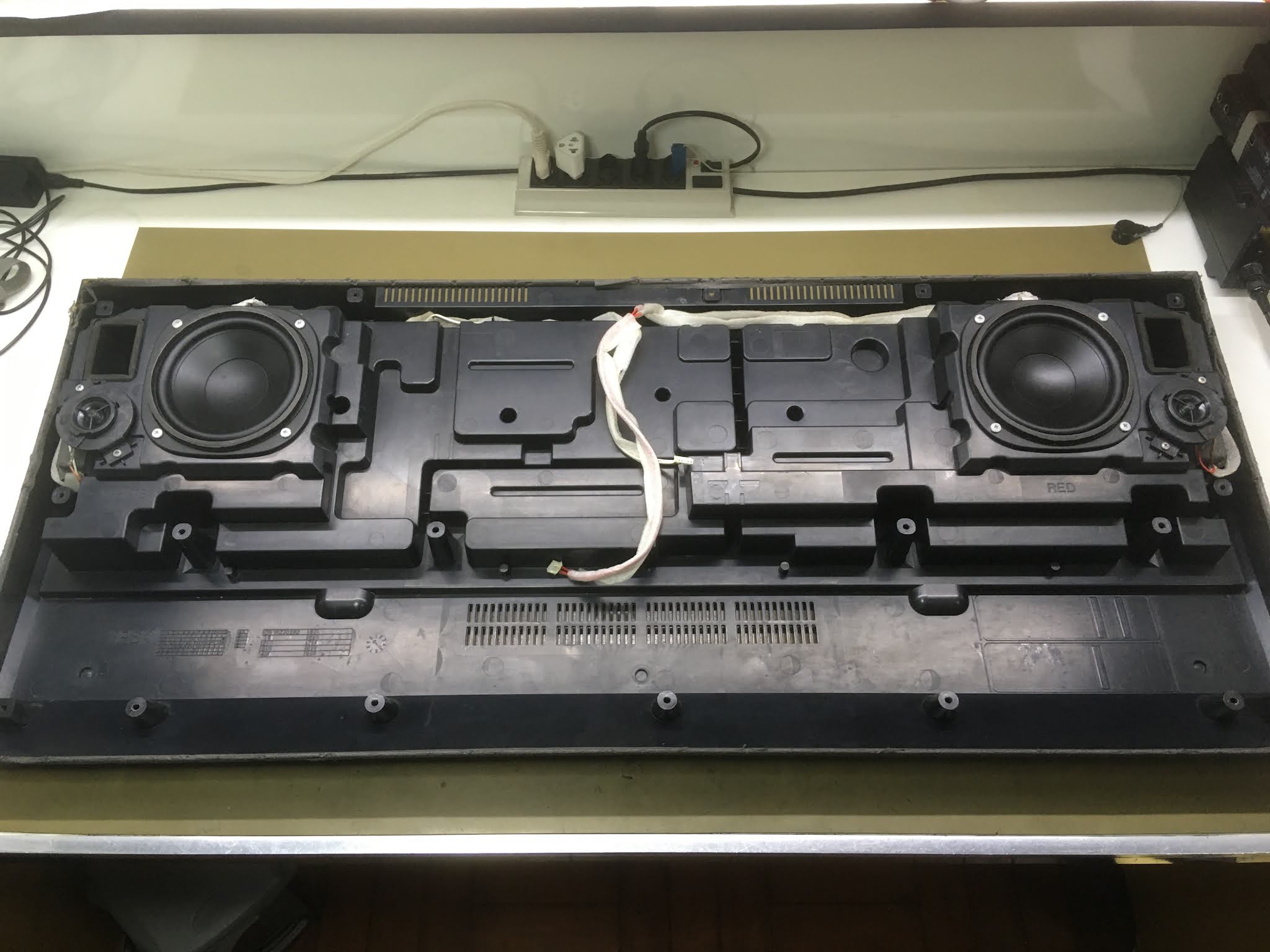

Caixa inferior, com os alto-falantes e tweeters.
Placas do Pitch bend, modulation e saída para fones.
Placa controladora do teclado musical. Vejam que há um flatcable adaptado, não foi por mim...
Placa das conexões, saídas e entradas de áudio, entrada de alimentação e pedal Foot.
Placa principal, o cérebro do equipamento.
Mais detalhes:
Tive que fazer adaptações com wire-up em uma das memórias por causa de oxidação, mas isso não era a causa do defeito principal do teclado.

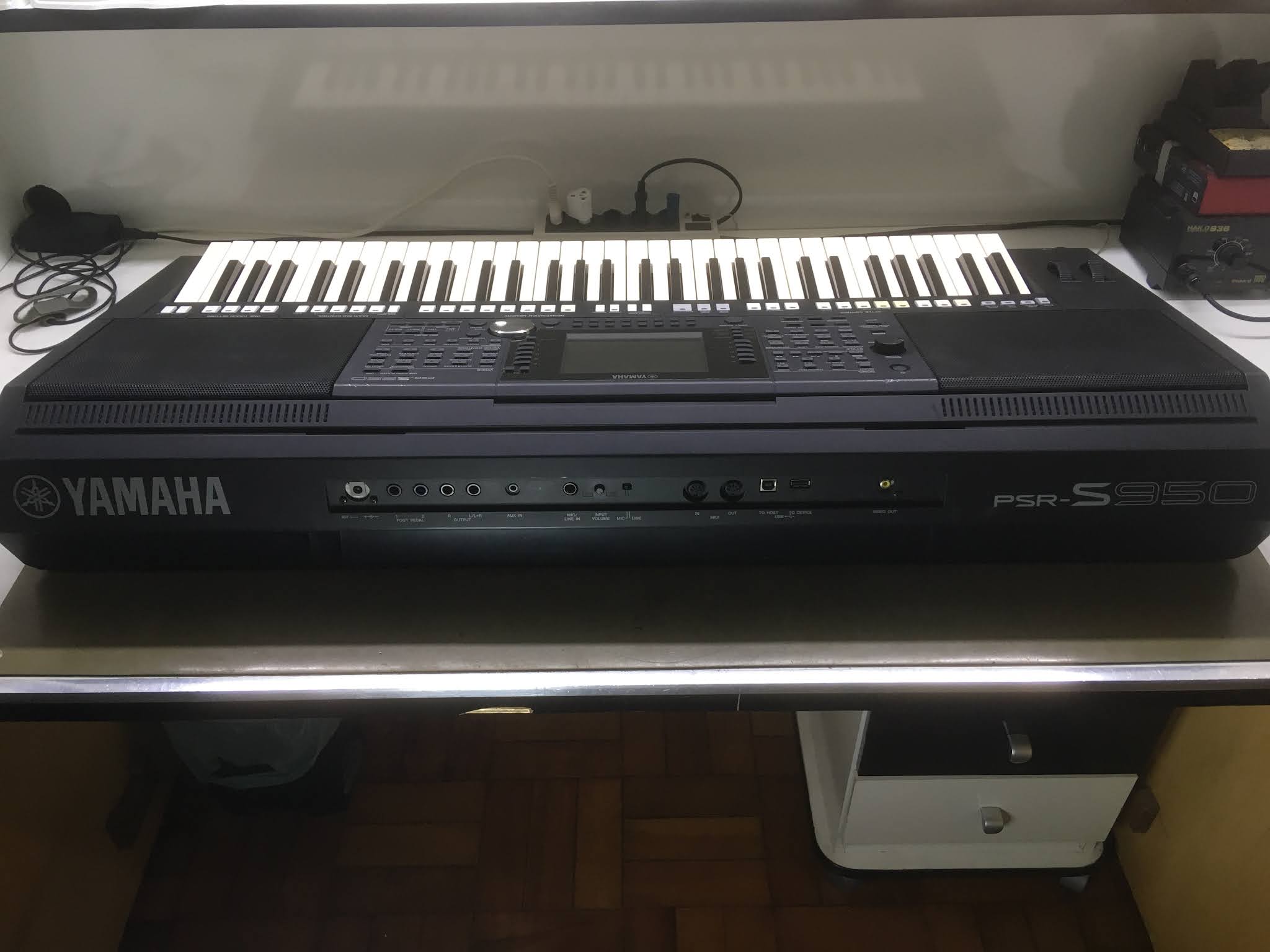

Painel traseiro:
Painel superior:

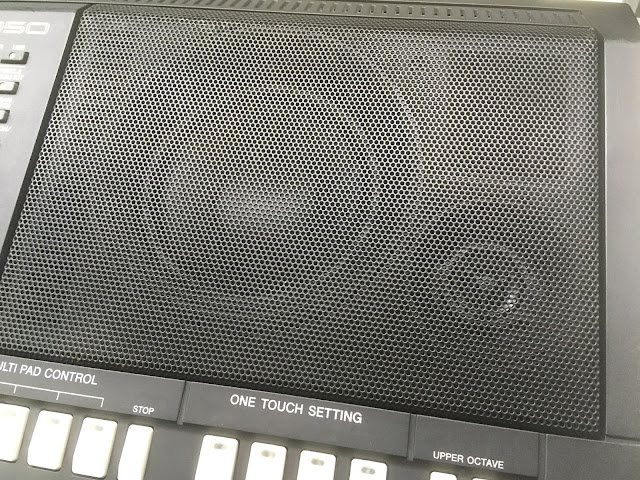

Alto-falante e tweeter do lado direito.

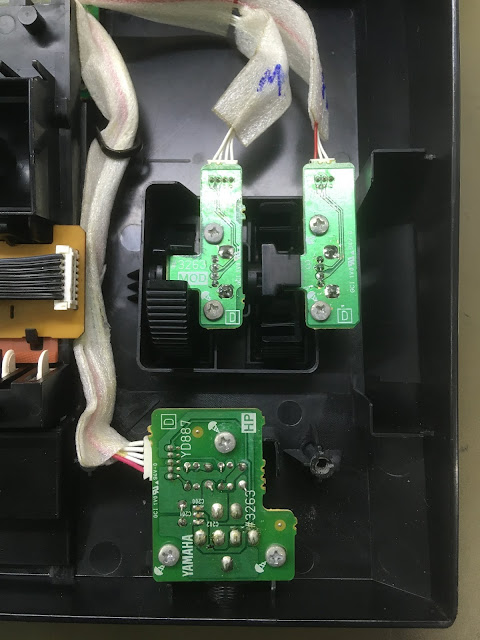

Controles do Pitch Bend e Modulation, que também estavam com problema.
Totalmente reparado e funcionando 100%.
Abaixo segue um vídeo que postei no meu canal do YouTube explicando a solução para o problema
"Internal hardware error!"
