Conserto de um microfone AKG Perception 820 Tube. Esse estava com a fonte danificada (inclusive o transformador...), e passou por uma tentativa desastrada de reparo. Além de todo o trabalho reparando a fonte, também tive que trocar a cápsula original, pois apresentava fuga.

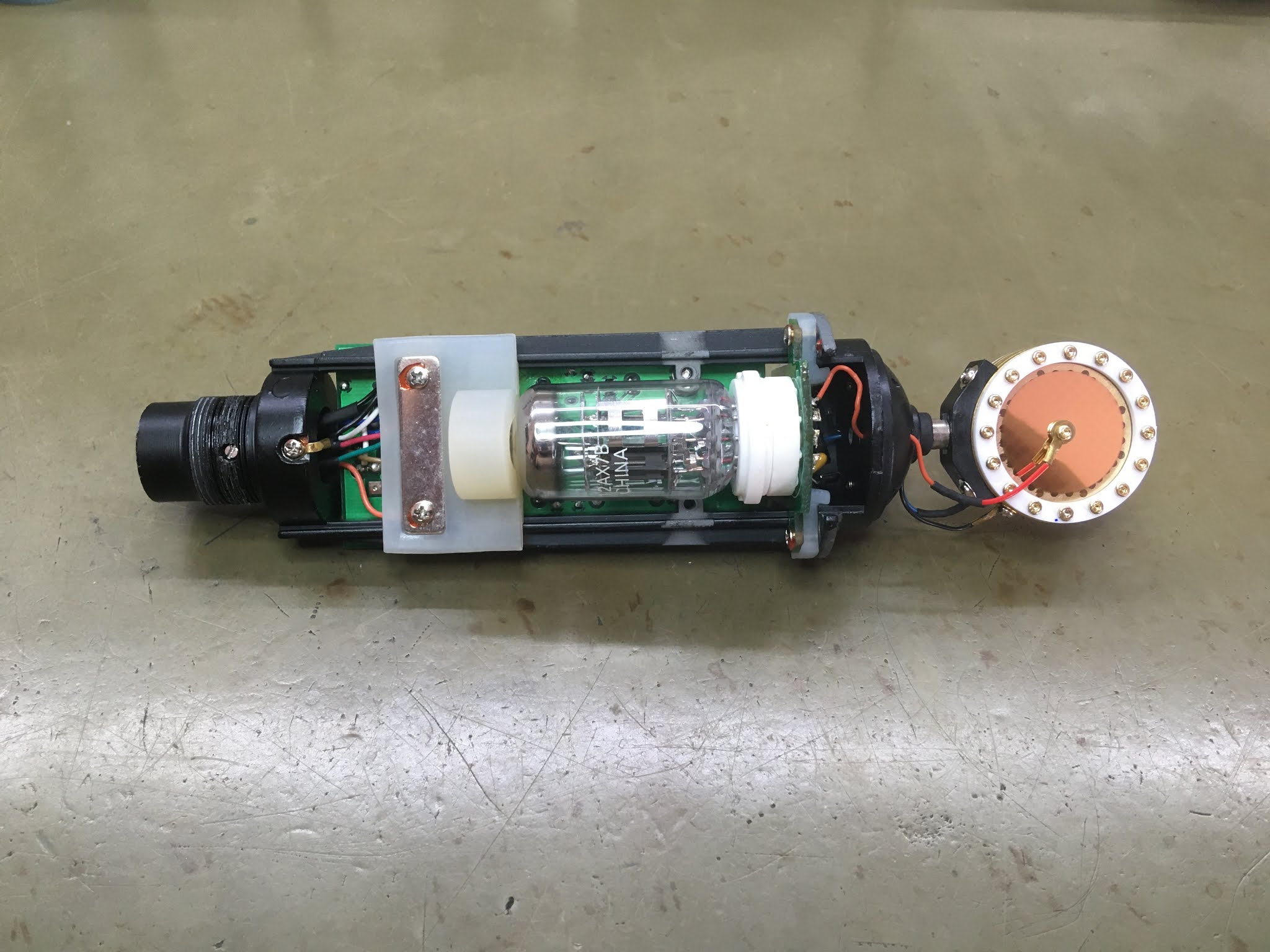

Fotos do circuito do microfone.
Cápsula nova.
Válvula.
Placa da fonte, já reparada.
Mais detalhes:
Placa montada no gabinete.
Fonte montada, painel frontal.
Painel traseiro (conexões).
E o microfone montado.
Se você chegou até aqui procurando informações para adaptar esse trafo, veja o vídeo abaixo:
Assistência Técnica de Microfone condensador.
