Conserto de uma interface de áudio Focusrite Scarlett 2i2 2° geração. Essa apresentava falha na alimentação phantom power em ambos os canais.
Sequência de fotos da placa.
Ao centro o circuito digital, e a direita o circuito de fonte.
Na parte inferior os circuitos condicionador do sinal de entrada e saída de fone.
E aqui o circuito condicionador do sinal de saída.
Tampas frontal e traseira instaladas.
Painel frontal.
Painel traseiro.
Assistência Técnica de interface de áudio.
Conserto de um microfone Shure SM57, clássico modelo dinâmico em sua edição comemorativa dos 75 anos da Shure. No geral, esse tipo de microfone não compensa consertar, isso quando tem conserto... Somente pego microfones dinâmicos para diagnóstico, quando são topo de linha, caso o contrário, já declino do serviço. O mesmo acontece para alguns modelos de microfones condensadores, e sistemas sem fio.
Antes do reparo, estava inoperante.
Motivo, estava com um dos fios que liga a cápsula rompido. Sorte do dono que deu para reparar, vejam que o reparo foi milimétrico.
Transformador acoplador, para casar impedância.
Capa protetora amassada...
Consegui dar um jeito, e também repus o filtro de pop interno, pois o original virou pó...

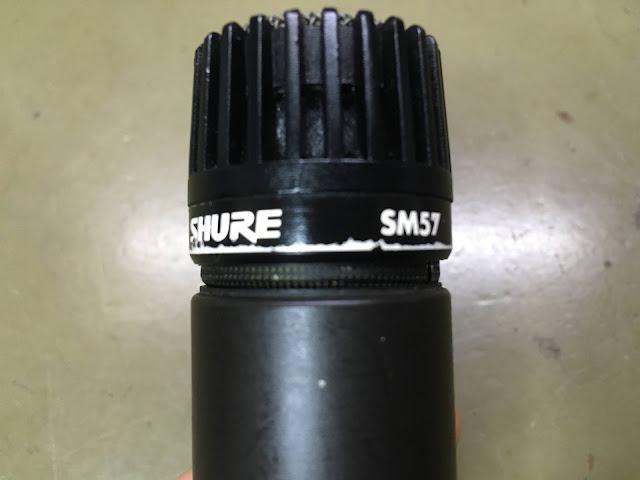

Microfone pronto.
Sequência de fotos em detalhe:
Serigrafia informativa da Edição comemorativa.
Vista superior.
Assistência Técnica de Microfone.
Conserto de um pré-amplificador Platinum Twintrak Pro da Focusrite. Na realidade, tive que fazer praticamente uma reforma nesse equipamento, pois a placa do painel frontal foi submetida a um produto químico que acabou corroendo os resistores e danificando metade dos potenciômetros...
A sequência de fotos a seguir, mostra como estavam os pots antes do reparo.
Vejam como os contatos estão verdes devido a contaminação.
Aqui mostro uma das hastes dos potenciômetros reparada.
E os contatos também.
Potenciômetro pronto.
Placa do painel frontal.
Detalhe para os potenciômetros instalados. Ficaram como novos.
Placa traseira.
Placa auxiliar, DAC para entrada SPDIF.
Placas instaladas.
Em outros ângulos.

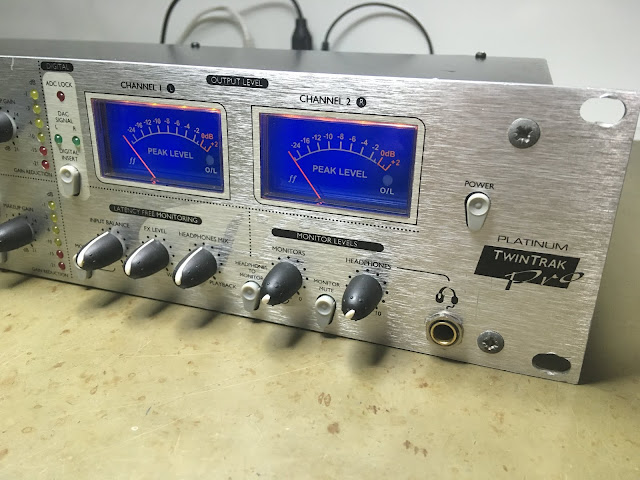

Painel frontal.
Lateral.

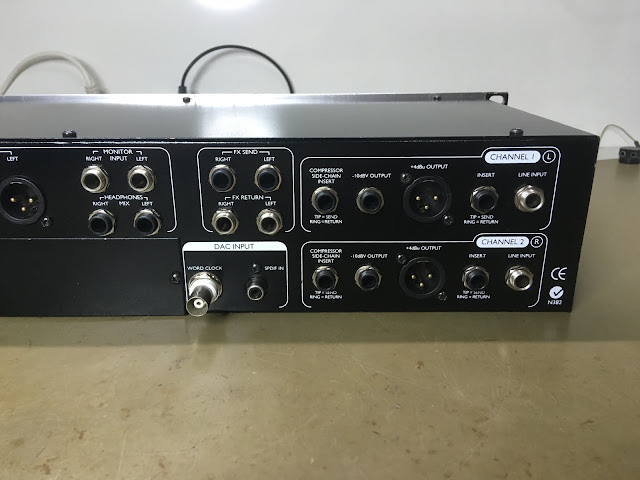

Painel traseiro.
Assistência Técnica de Pré amplificador
Conserto de uma Mesa de som ProjectMix da M-AUDIO. Essa mesa estava com a comunicação inoperante, e apresentava mau contato nos controles analógicos dos canais.

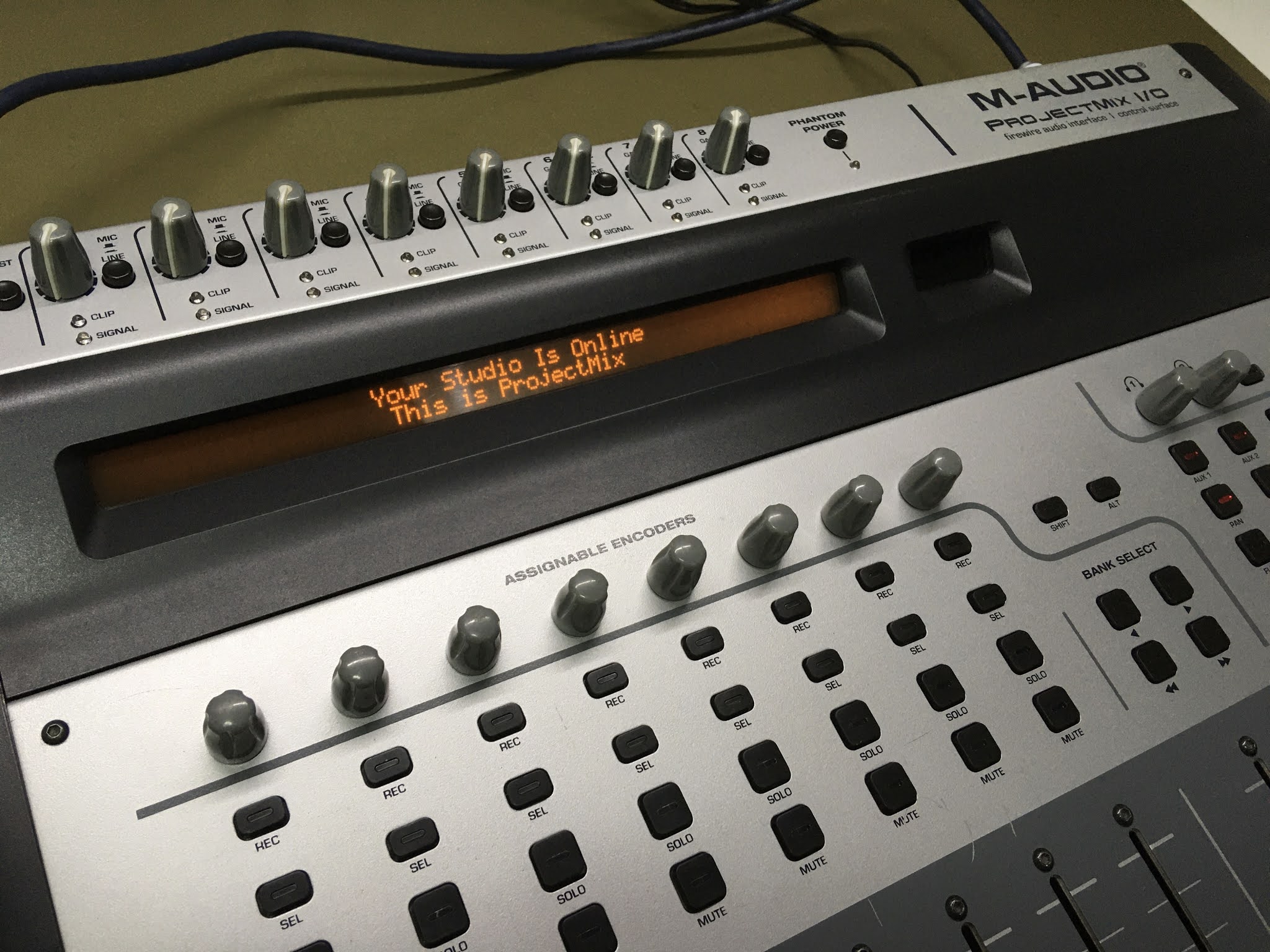

Placa digital (interface).
Placa da fonte.
Placa do painel.
Mesma placa, só que com os botões instalados.
Placa de entrada dos canais.
Placa controladora dos faders.
Gabinete já com os faders, placa do display e a placa "vu" dos leds instaladas. Acabei esquecendo de tirar fotos dessas partes...
Todas as placas instaladas.
Painel.
Tampa inferior.
Painel traseiro (conexões)
Entrada para instrumentos.
Saídas de fone de ouvido.
Mais detalhes do painel e faders.
Assistência Técnica de mesa de som digital.
