Stereo Limiter Compressor CB9146 Trident Audio

Conserto de um Stereo Limiter Compressor CB9146 da Trident Audio Developments. Esse equipamento apresentava ruído no canal 1, e estava com as lâmpadas dos VUs inoperantes.

Vista inferior interna.

Detalhe para o modelo impresso na placa. O ano de fabricação dessa unidade deve ter sido entre 1980 e 81. Um detalhe que gosto em equipamentos dessa época, é o estilo de traçado das trilhas, e também que a placa não recebe a máscara de tinta, ou seja, todas as ligações ficam expostas.

Circuito de fonte.

Transformador.

Vista superior interna.

Mais detalhes da placa.

Em detalhe, os amplificadores operacionais MC1741, e o uAF771 (obsoleto).

Ao centro da foto está a alma desse equipamento, o transistor JFET 2N5458.

Painel frontal. O equipamento já tinha passado por uma adaptação de leds no lugar das lâmpadas, porém não ficou muito boa e tive que refazer.

Painel traseiro.



Assistência Técnica de Compressor/limiter.

Interface de Áudio TASCAM US-2x2

Conserto de uma interface de áudio TASCAM US-2X2. O cliente informou que usou uma fonte externa com especificação incorreta, e que depois disso ela passou a não ligar mais.

Parte inferior da placa.

Parte superior.

Em detalhe, os circuitos de fonte e processador.

Condicionador dos sinais de entrada.

Circuitos de saída e fone.

Placa auxiliar do painel.

Placas montadas.

Painel frontal.

Painel traseiro.

Tampa inferior.



Assistência Técnica de interface de áudio.

Mesa de Som Behringer Xenyx X2442USB

Conserto de uma Mesa de Som Xenyx X2442USB da Behringer. Essa mesa passou por uma tentativa desastrada de conserto, e como não conseguiram consertá-la, plantaram defeitos para o próximo que iria fazer a manutenção, no caso, eu...
Simplesmente deixaram todos os chips mal soldados, inverteram transistores de posição e sumiram com alguns, e cortaram trilhas de forma quase imperceptível , tudo isso com o intuito de dificultar a vida do próximo que faria a manutenção. Deu um bom trabalho, mas consegui consertá-la.

Placa do Audio Codec e do controlador USB.

Placa principal.

Placa das conexões de entrada.

E a placa das conexões de saída.

Placa do DSP, responsável pelos efeitos.

Fonte de alimentação.

Tampa inferior com a fonte instalada.

Tampa superior.

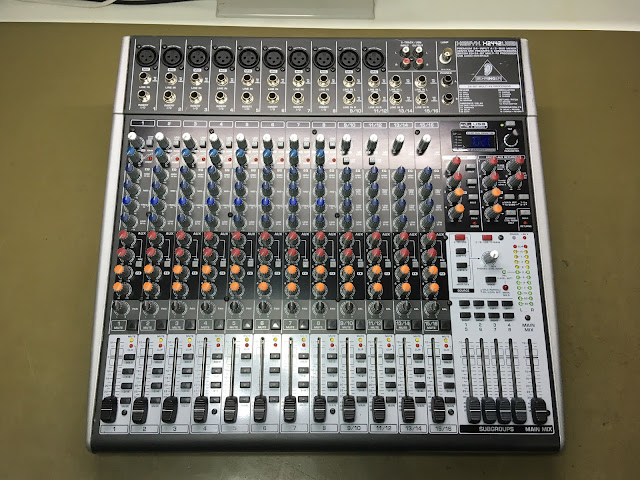

Mesa montada.

Detalhes do painel.

Vista lateral.

Painel traseiro.

Assistência Técnica de mesa de som analógica.
