Pedal Magnum 44 Power Amp Electro-Harmonix

Conserto do pedal Magnum 44 Power Amp da Electro-Harmonix. Na verdade o cliente enviou dois do mesmo modelo com o mesmo defeito (estavam com a saída inoperante). Acabei fazendo as fotos somente de um deles.

Vista superior da placa.

Vista inferior.

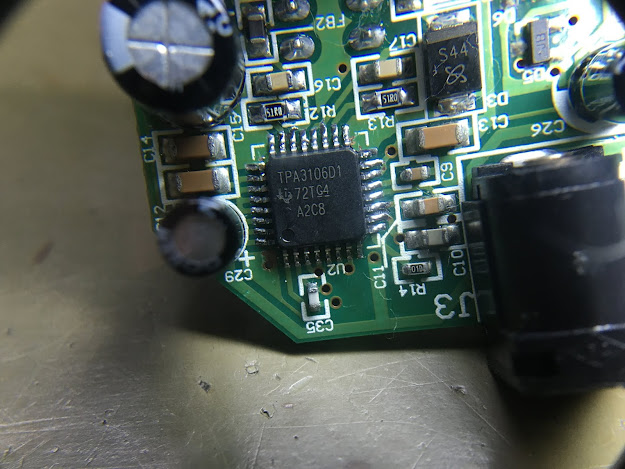

Ambos os pedais passaram por tentativa de reparo onde fizeram a troca do chip responsável pela saída (TPA3106D1), porém eles não eram a causa inicial do defeito, e acabaram por danificá-los também...

OPA4134UA, amplificador de alta-performance usado para condicionar o sinal de entrada.

Placa montada na caixa.

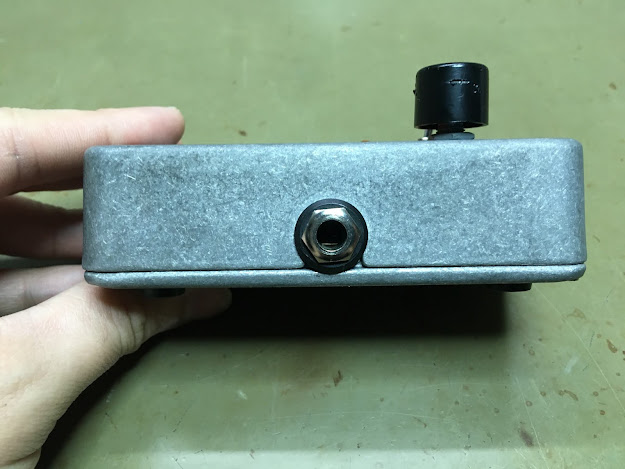

Jack de saída.

Jack de entrada.

Tampa inferior.

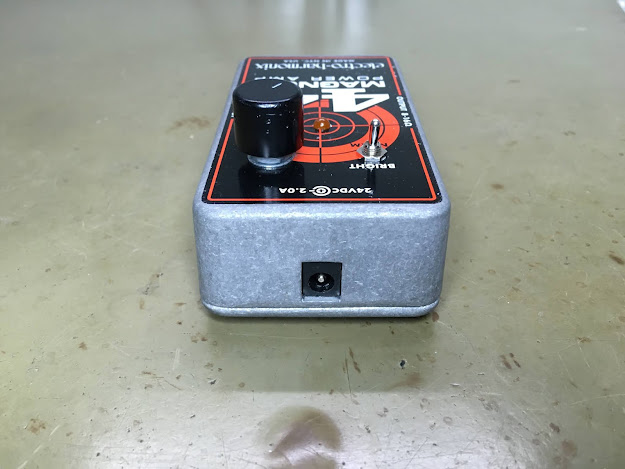

Conector da fonte (24Vdc, 2A).

Impressionante como esse pedalzinho consegue 20Wrms com o THD: < 0,2% (sem considerar IMD), e 40Wrms com THD: 10%, típico desses circuitos class D.

Assistência Técnica de pedal de efeito.

Monitor de Estúdio KRK VXT8

Conserto do monitor de estúdio KRK VXT8. Essa caixa estava com os agudos inoperantes, defeito causado pelo Tweeter queimado.

E assim estava o tweeter quando o retirei da caixa, vejam as fotos:

O mais provável que aconteceu foi que o plástico que apoia o reparo no ímã ficou velho e ressecou, deixando o ímã solto. Assim com a vibração da caixa o reparo entrou em atrito com o ímã até aquecer e queimar.

E assim ficou o resultado depois de reparado.

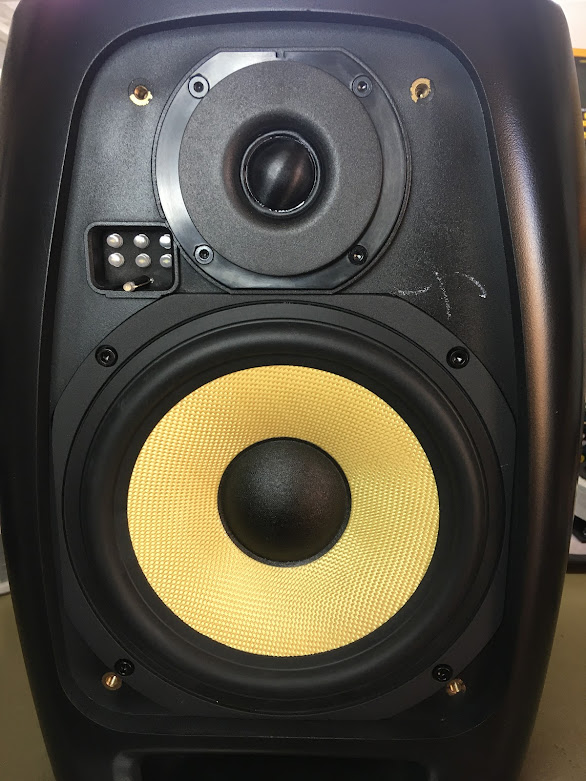

Tweeter instalado.

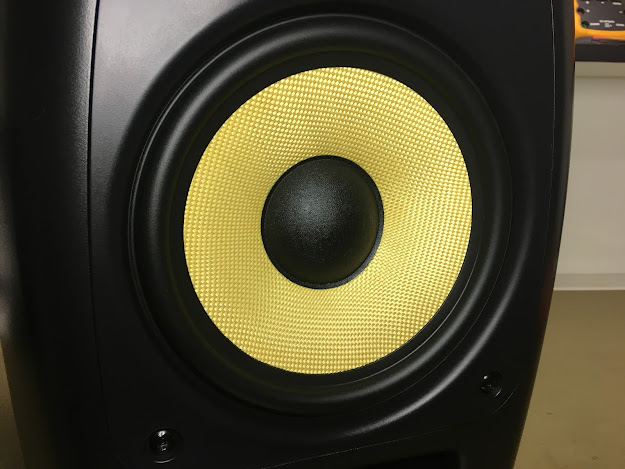

Alto-falante.

E o tweeter.

Transformador e placas.

Placa da seleção dos modos GND, Clip indicator e Auto Mute.

Placa principal.

Equalizador.

Amplificadores de saída.

Capacitores da fonte.

Circuito integrado LM3886TF. Para os graves são usados 2 em ponte, e um único para os agudos.

Fiquei impressionado como essa caixa respondeu plenamente as especificações de potência.

Parte inferior do painel.

Parte superior.

Jack combo TRS/XLR, ajustes de nível e equalizações.

Painel por completo.

Fotos frontais.
