Amplificador Marshall Valvestate VS100R

Conserto de um amplificador Valvestate VS100R da Marshall. Esse amplificador estava mudo, falha causada pelo circuito de saída.

Placa do circuito de saída.

Placa do circuito pré amplificador.

Placa auxiliar. Pots do FX mix, volumes do reverb e a chave power.

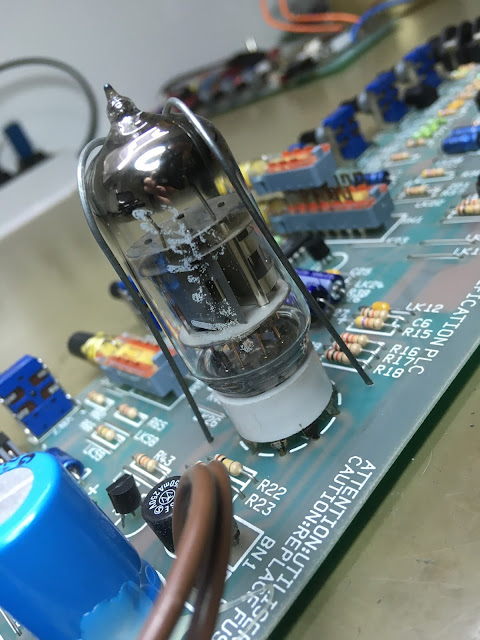

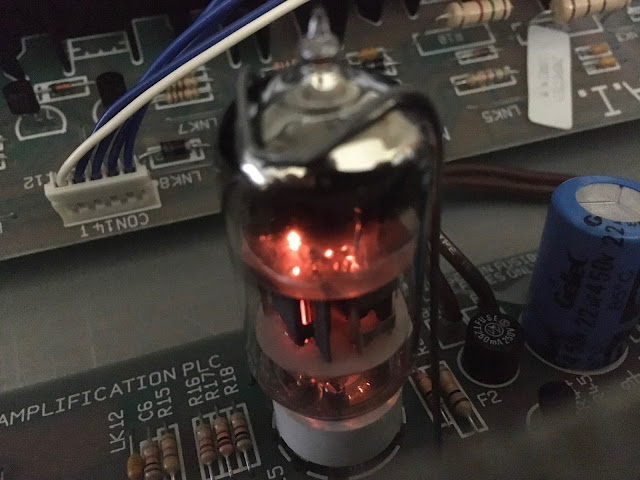

Válvula do pré, uma ECC83, versão inglesa da 12ax7.

Placas montadas.

Mais detalhes do painel frontal.

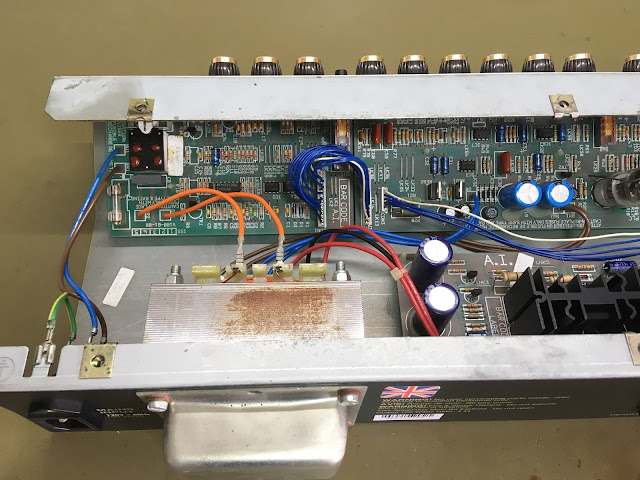

Vista interna de outra perspectiva.

E o painel traseiro em detalhes.

Mais fotos internas.

Tanque do reverb de mola.

Cabeçote instalado no gabinete.

Vista traseira.

Alto-falante.



Assistência Técnica de amplificador valvulado.

Pré Amplificador Digital de Microfone TC Electronics Gold Channel

Conserto de um pré amplificador digital de microfone Gold Channel da TC Electronics. Essa unidade apresentava falha no balanceado, distorção e baixo volume em ambos os canais de saída.

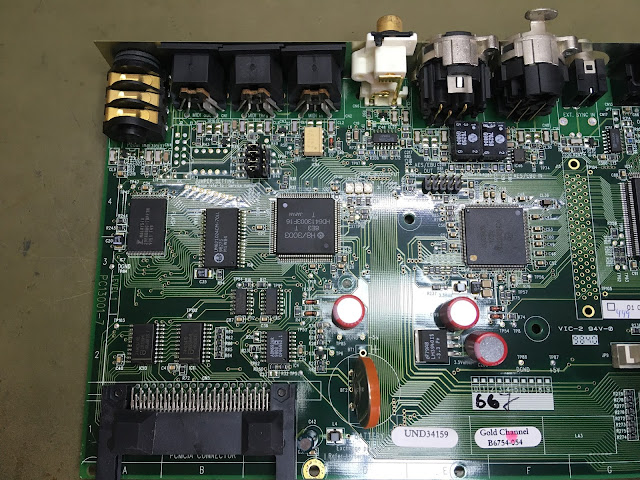

Esse lado da placa está o circuito responsável pelo controle. A esquerda está a CPU com as memórias Flash e SRAM, e a direita o DSP.

No meio temos o chip ASIC da TC Electronics, responsável por condicionar os parâmetros selecionados ao áudio dos canais.

ADC, DAC e saídas.

Módulo gerador PLL.

Placa do painel.

Módulo pré amplificador.

Fonte de alimentação.

Placas montadas.

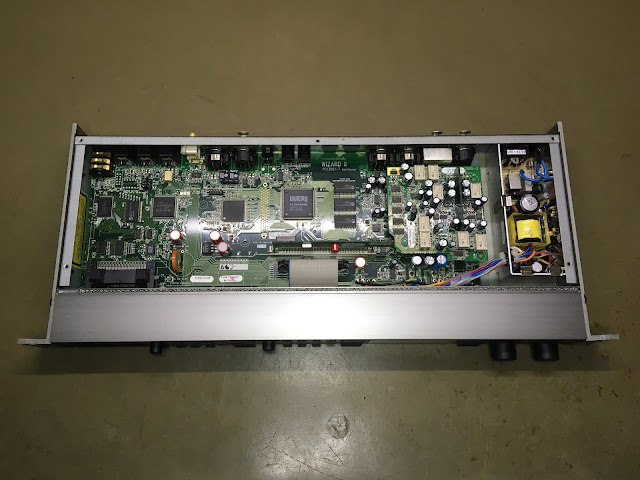

Vista superior.

Painel frontal.

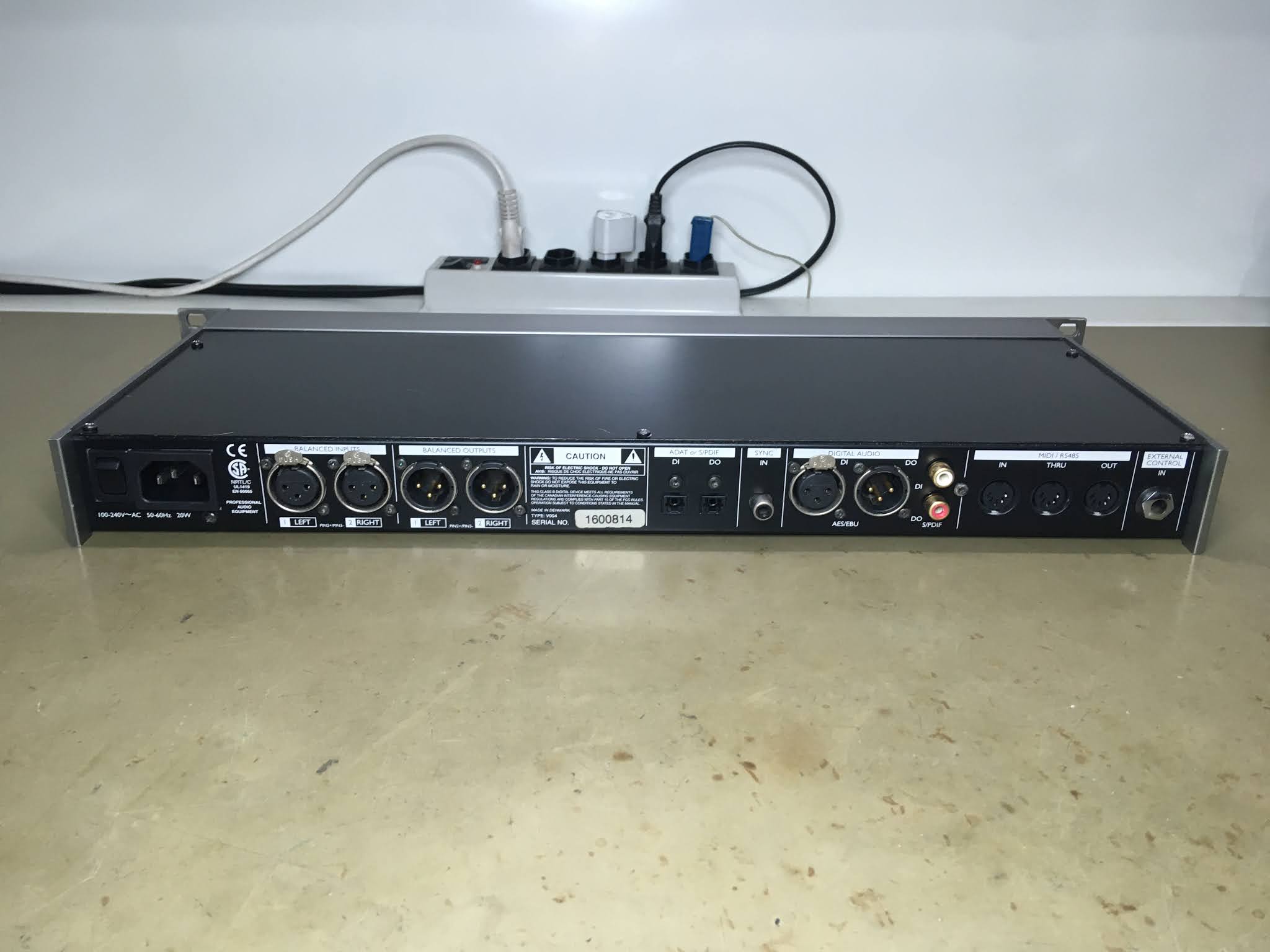

Painel traseiro.



Assistência Técnica de pré amplificador de microfone.

Interface de áudio Focusrite Scarlett 8i6 1°Geração

Conserto de uma interface de áudio Focusrite Scarlett 8i6 1° Geração. Essa apresentava saturação nas saídas quando acionado qualquer potenciômetro do painel.

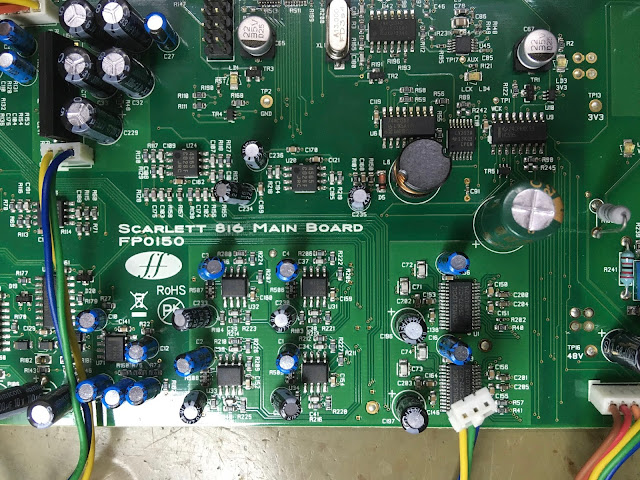

Placa principal.

Circuito processador.

E abaixo os circuitos AD e DA.

Todo circuito analógico de entrada e saída.

Circuito de fonte.

Placas com os conectores combo XLR/TRS, e do fone.

Placa do painel.

Placas montadas.

Tampa inferior.

Tampa superior.

Painel frontal.

Painel traseiro.



Assistência Técnica de interface de áudio.

Stereo Limiter Compressor CB9146 Trident Audio

Conserto de um Stereo Limiter Compressor CB9146 da Trident Audio Developments. Esse equipamento apresentava ruído no canal 1, e estava com as lâmpadas dos VUs inoperantes.

Vista inferior interna.

Detalhe para o modelo impresso na placa. O ano de fabricação dessa unidade deve ter sido entre 1980 e 81. Um detalhe que gosto em equipamentos dessa época, é o estilo de traçado das trilhas, e também que a placa não recebe a máscara de tinta, ou seja, todas as ligações ficam expostas.

Circuito de fonte.

Transformador.

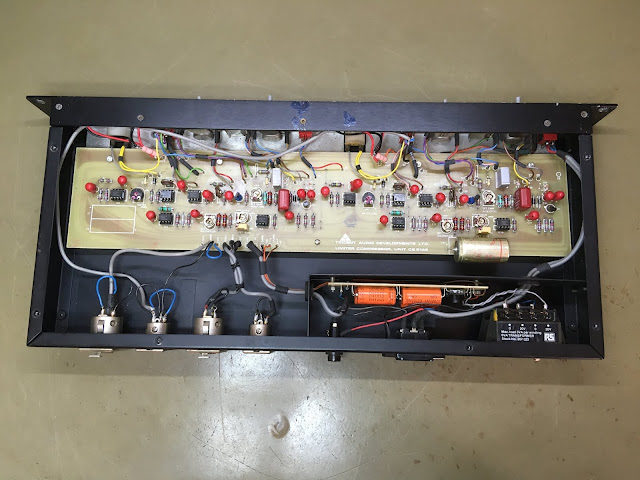

Vista superior interna.

Mais detalhes da placa.

Em detalhe, os amplificadores operacionais MC1741, e o uAF771 (obsoleto).

Ao centro da foto está a alma desse equipamento, o transistor JFET 2N5458.

Painel frontal. O equipamento já tinha passado por uma adaptação de leds no lugar das lâmpadas, porém não ficou muito boa e tive que refazer.

Painel traseiro.
