Pedal BOSS GP-20 Amp Factory

Conserto do pedal BOSS GP-20 Amp Factory. Esse pedal apesar de aparentemente estar ligando normalmente, estava com a saída de sinal tanto com efeito e sem efeito inoperantes.

Chips IC7 e IC9 (DSP e Microcontrolador), ambos de uso especifico da Roland/BOSS.
Detalhe para o IC9 onde está escrito "GP20" com a versão de firmware V1.00 .

Placa do painel.

Placa principal.

Região esquerda onde fica a fonte de alimentação.

E direita onde ficam os circuitos de processamento, e condicionadores dos sinais de entrada e saída.

Detalhe para os CIs TC9271 (Modulador para áudio digital),

e o TLC320AD77C (Conversor AD e DA, "audiocodec").

Parte inferior sem a tampa.

Pedal pronto, vista superior.

Pedais e leds indicadores.

Painel de controle.

Parte inferior com a tampa.

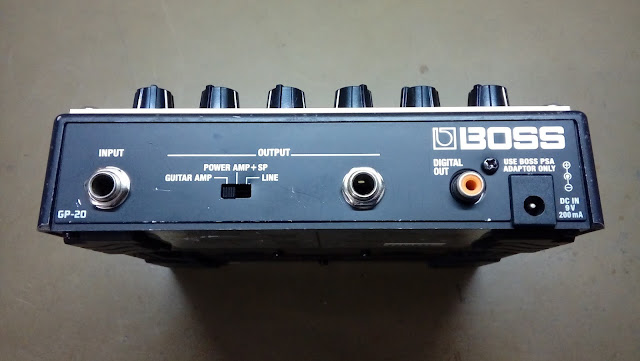

Painel traseiro.

Assistência Técnica de pedaleira.

Interface de Áudio M-AUDIO M-Track (Update)

Conserto da M-AUDIO M-Track. Essa interface é da linha de baixo custo da M-AUDIO, mas está fora de linha. Meu cliente a trouxe reclamando que ela não apresentava sinal em suas saídas, e quando transferia o áudio para o PC, a gravação ficava baixa e distorcida.

Foto de ambas as placas da interface.

E aqui somente a placa inferior.

"Logo da ALESIS, pelo jeito a M-AUDIO está terceirizando a fabricação de sua linha de baixo custo para sua concorrente, quem diria?... "
01/09/2018 - Esses dias estava com uma Fast Track Pro para manutenção, e pesquisando o driver na internet descobri que a M-AUDIO foi comprada pela inMusic Brands em 2012, e como a ALESIS é do mesmo grupo, isso justifica o uso de ambos os logos em um produto só.

Visão traseira da placa inferior.

Conversor AD da CIRRUS, componente responsável pela digitalização do áudio.

E aqui está o microcontrolador TAS1020B mais sua memória serial. Esse microcontrolador é da Texas Instruments e está obsoleto, pelo jeito esse é o motivo da M-AUDIO (ou da ALESIS...) ter descontinuado essa interface.

Interface pronta. Painel superior com as entradas e controles.

Entrada e saída MIDI, saídas principais e a entrada USB.

Logo M-AUDIO em ambas as laterais.

Parte inferior com as etiquetas de número de série e informativa.

Assistência Técnica de interface de áudio.
