Interface de Áudio Focusrite Scarlett 2i4 1st geração

Conserto da Focusrite Scarlett 2i4. O cliente dessa interface reclamava de ruído em ambos os canais, e acabou pensando que a causa era mau contato no conector USB. Porém, o ruído não era causado pelo conector, e o cliente na tentativa de sanar o "mau contato", acabou por danificá-lo...
Basicamente, o que acontecia era que quando o cliente mexia no conector, a interface desligava e com isso ele tinha a impressão que o ruído sumia.

Logo da Focusrite e modelo da interface impressos na placa. Detalhe para os conversores AD e DA centralizados na placa.

Circuito amplificador de entrada, real origem do ruído.

Mais uma foto mostrando toda a entrada.

Visão com a placa dos potenciômetros.

Fonte e parte do circuito digital.

Circuito de saída, esse flat atrapalhou um pouco a foto.

Painel Frontal.

Painel traseiro.

Parte inferior da caixa com as etiquetas de número de série de fábrica (Nemko), e do importador (Habro).

E na parte superior, o logo da Focusrite.

Assistência Técnica de interface de áudio.

Amplificador Fender Automatic SE

O cliente desse amplificador relatou que ele apresentava oscilação de volume e perda de potência.

Visão inferior da placa.

Visão superior.

uPC1188H Circuito integrado responsável pela saída de áudio.

Circuito responsável pelo Chorus, os famosos Panasonic BBD MN3007 e o Clock Generator MN3101.

Lado direito, circuitos de fonte e amplificador de saída.

Lado esquerdo, circuito pré-amplificador.

Placa montada no cabeçote.

Reverb de mola.

Visão do painel frontal.

Entrada com seleção de impedância (tipo de captação), e seleção de Presets.

Controles do pré-amplificador, reverb, chorus; entrada auxiliar, entrada de Footswitch e saída para fones.

Painel traseiro.

Alto-falante de 12'' 8 ohm

Visão traseira da caixa.

Visão frontal. Pronto para outra.

Assistência Técnica de amplificador para guitarra.

Interface de Áudio M-Audio AVID Fast Track C400 Correção no Projeto

Conserto da M-Audio AVID Fast Track C400, que estava com o canal de entrada 2, e as saídas 3 e 4 inoperantes, e também apresentava falha nas saídas 1 e 2.

Placa principal instalada na caixa.

Parte do circuito da entrada balanceada, e o circuito de saída.

Fonte e parte do circuito digital.

Outra parte do circuito digital. Detalhe para o USB, S/PDIF e MIDI.

Depois de sanado os defeitos, percebi um detalhe estranho que não acontece em interfaces anteriores que usam a mesma topologia de circuito. Quando acionado os controles de ganho, tanto aumentando ou diminuindo aparecia um ruído como se os pots estivessem sujos...

Depois de analisar o circuito e pesquisar os datasheets, percebi o problema. Não dá para saber se foi erro no projeto, ou se foi na hora de fabricar. Porém, o mais provável é que quiseram baratear os custos de fabricação... De qualquer forma, fiz a correção no circuito para sanar o ruído.

Vista traseira da placa de controle.

Vista superior.

Essa interface é da linha que a AVID lançou antes ter vendido a M-Audio para a inMusic Brands, vejam o logo da AVID no canto superior esquerdo, coisa que não acontece nas linhas anteriores.

Painel de controle. Botões de seleção de saídas A e B, volume master, volume do fone de ouvido e tecla Multi.

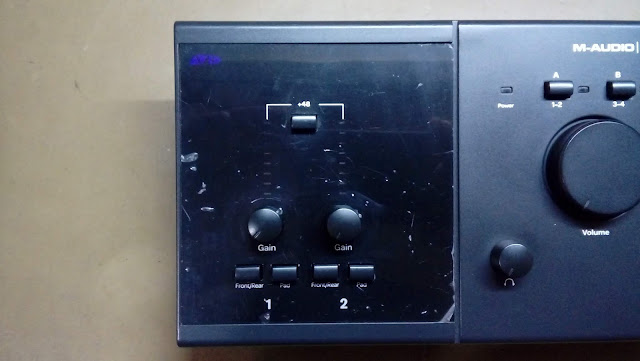

Botão +48 (Phantom Power), leds indicativos de ganho, controles de ganho e chaves PAD e Front/Rear para seleção de entradas.

Entradas 1 e 2 para instrumentos, e a saída para fone de ouvido.

Painel traseiro. Saída USB, entrada e saída MIDI e S/PDIF, 4 saídas de linha, e as entradas balanceadas.

Parte inferior com as etiquetas de número de série e informações.

Assistência Técnica de interface de áudio.

Interface de Áudio M-Audio Fast Track Pro

Conserto da M-Audio Fast Track PRO. O cliente trouxe essa interface dizendo que ela apresentava um "clipamento" do áudio, e isso ocorria junto com o acendimento de todos os leds aleatoriamente. Segundo ele, esse defeito ocorria de forma intermitente.

Essa interface trabalha com duas placas de forma "sanduichada", e com esse tipo de defeito apresentado, posso dizer que foi bem chato arrumá-la...

Na foto abaixo, está a placa superior.

Circuitos de controle do misturador, e do volume do fone de ouvido.

Circuito da fonte reguladora. Detalhe para o conjunto de capacitores no meio da foto, eles pertencem a fonte do Phantom. Nesse projeto, optaram por usar um circuito multiplicador de tensão para obter os 48V.

Circuito controlador dos leds Signal/Clip, e parte do circuito de saída.

Placa inferior.

À esquerda, entradas Inserts e o segundo par RCA de saída.

Entradas e saídas S/PDIF e MIDI, e controlador USB.

Todo o circuito condicionador do sinal de entrada.

Tampa superior.

Tampa inferior com as inscrições de número de série e demais informações.

Painel traseiro.

Painel frontal.
