Pedal de efeito Line 6 M5 Stompbox Modeler

Conserto de um pedal de efeito M5 Stompbox Modeler da Line 6. Essa unidade estava com o áudio tanto normal e com efeito muito baixo, só passando o volume normal pelo true-bypass somente.

Placa do painel, display/CPU e controles.

Vista inferior da placa do painel.

Plaquinha dos footswitches.

Placa principal, circuitos de condicionamento dos sinais de entrada e saída, mais o audiocodec e o DSP.

Pedal pronto, parte superior.

Parte inferior.

Parte lateral com os conectores MIDI.

E a parte traseira com as conexões de sinal, pedal de expressão e fonte.

Amplificador cabeçote Marshall MG100HDFX

Conserto de um cabeçote MG100HDFX da Marshall. Esse amplificador não ligava, e ficava queimando o fusível. Também passou por tentativa fracassada de reparo por terceiros.

Vista interna do cabeçote.

Transformador de energia.

Circuito amplificador de saída.

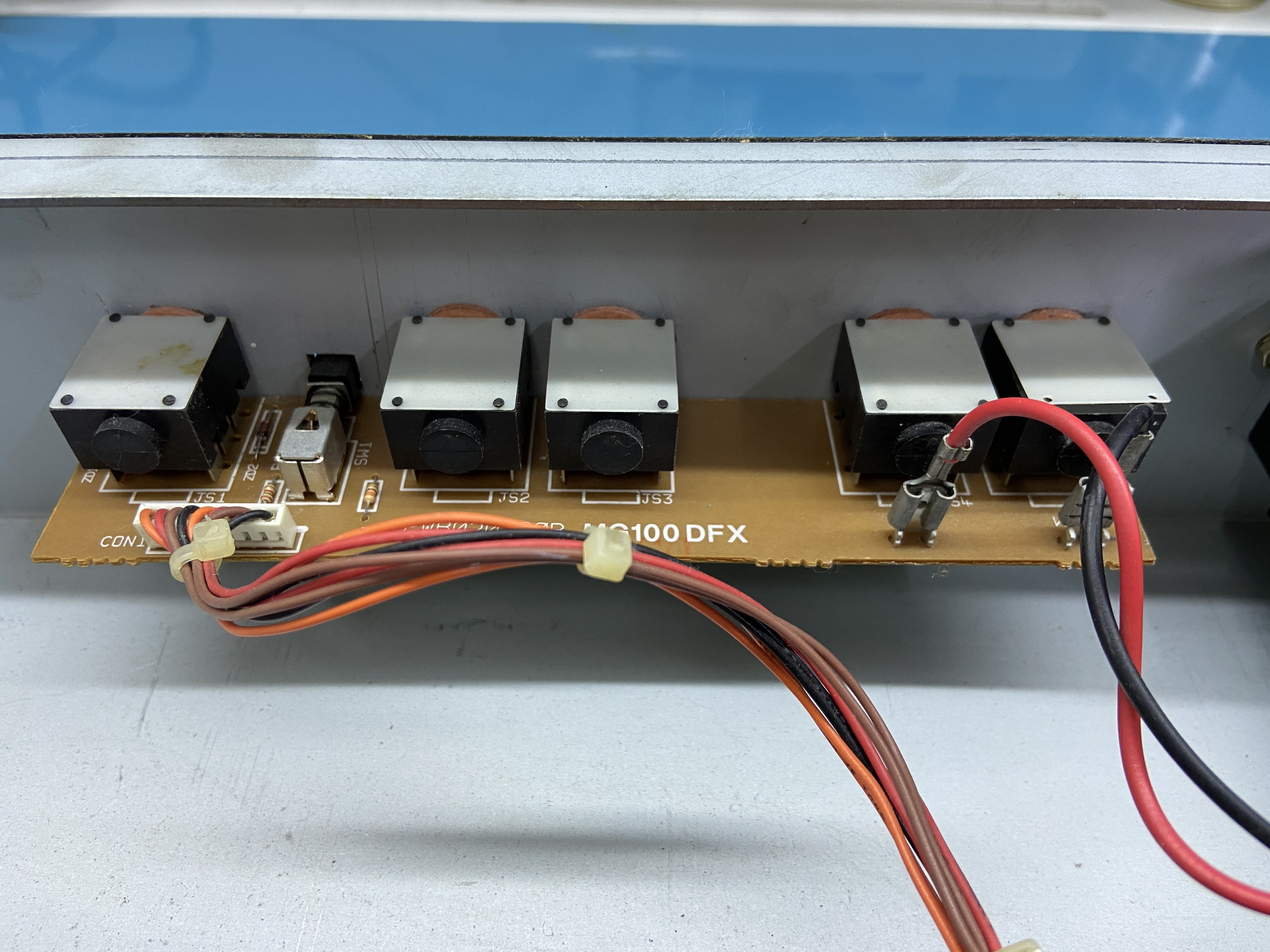

Placa dos conectores traseiros.

Placa principal, módulo de efeitos acoplado e parte do pré-amplificador.

Restante do circuito do pré, e a fonte de alimentação.

Painel frontal em detalhes.

Parte traseira.

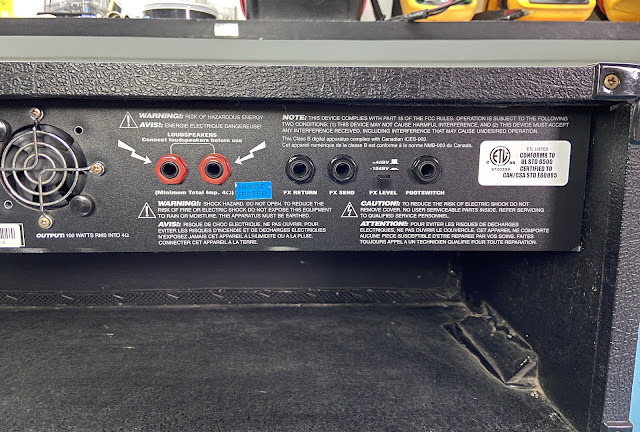

Painel traseiro em detalhes.

Amplificador de potência SAE Mark IVCM

Conserto de um amplificador de potência SAE Mark IVCM. Esse antigo amplificador da década de 70 passou praticamente por uma reforma, onde foram verificados circuitos, feito recap e a limpeza completa, além de ajustes nos galvanômetros dos VUs e a troca das lâmpadas.

Parte traseira, onde está situado o estágio push-pull de saída dos amplificadores.

Fonte de um dos canais, transformador, retificador e filtros.

Placa com os demais estágios do circuito de amplificação, ambos os canais são iguais.

Todo o conjunto montado no gabinete.

Seguem as fotos dos transistores de saída de ambos os canais.
Na primeira foto, há transistores de lote de 1986, e na segunda estão os originais de lote de 1973.
O que leva a crer que o amplificador passou por uma única manutenção no final dos anos 80.

Amplificador pronto, painel frontal.

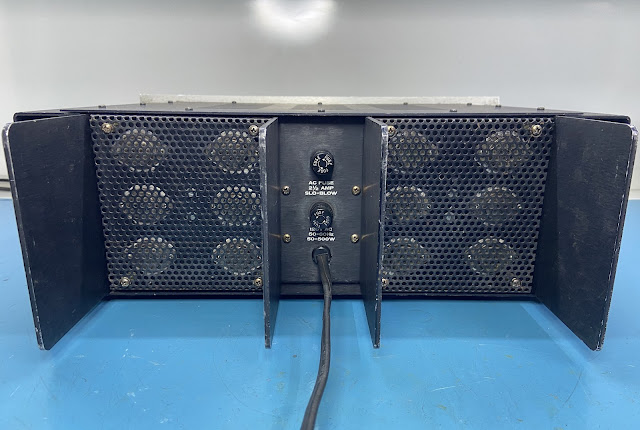

Parte traseira, dissipadores com os transistores.

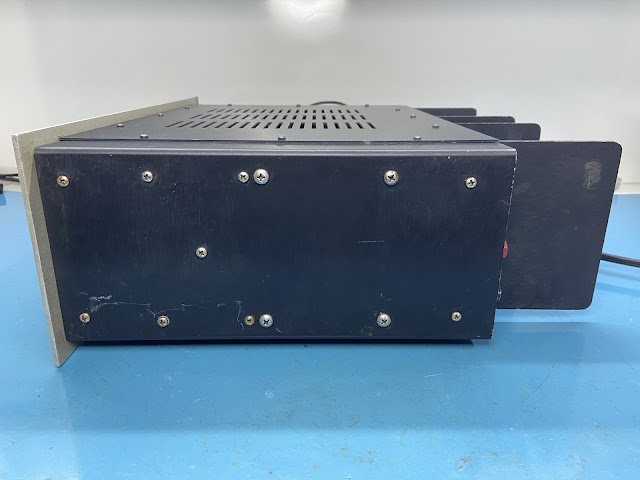

Vista lateral.

Vista superior.

Pedal de efeito BOSS DSD-3 Japan

Conserto de um pedal de efeito BOSS DSD-3 Digital Sampler/Delay. Esse pedal estava com o áudio da repetição baixo e sem dinâmica de feedback.

Placa principal, a "fiarada" cobre tudo...

Vista interna do gabinete.

Parte traseira, conector para fonte.

Vista superior.

Tampa inferior.

Interface de áudio Solid State Logic SSL 12

Conserto de uma interface de áudio Solid State Logic SSL 12. O dono dessa interface se queixava que ela não estava ligando.

Vista inferior da placa.

Placa em mais detalhes.

Vista interna da tampa inferior, conectores das entradas de instrumentos e saídas para fones.

Equipamento montado.

Conexões traseiras.

Conexões dianteiras.

Parte inferior da interface.
