Conserto de um amplificador combo valvulado Vintage 22 da Bugera. Esse amplificador estava com oscilação de volume e apresentando distorção, problemas que ocorriam de forma intermitente.
Plaquinha responsável pelo efeito de reverb.
Placa principal.
Fonte e power amp.
Pré-amp e plaquinha do reverb.
Placa instalada no gabinete.
Sequência de fotos do "cabeçote".
Amplificador pronto, parte frontal.
Parte traseira.
Conserto de um pedal Mold Spore Wah da Snarling Dogs. Esse psicodélico pedal de Wah estava com a função Mold Spore inoperante.
Vista do interior do pedal.
Placa em detalhe.
Pots do pedal de expressão, chaves e o tanque de isolação EMI do indutor, que eu acho que é somente
para o efeito Wah.
Pedal pronto.
Lateral esquerda.
Lateral direita.
Parte inferior.
E frente.
Conserto de uma caixa ativa DXR15 da Yamaha. Essa caixa chegou aqui na assistência com o sintoma de "não liga", porém o fusível de proteção de rede estava intacto.
Placa principal, fonte e amplificador LF.
Placa em mais detalhes:
Módulo anexo, amplificador HF.
Placa de entrada de energia, filtros EMI e contra surtos.
Blindagem do painel, detalhe para a plaquinha que faz as conexões com os transdutores.
Agora com a capa plástica colocada. Não tirei fotos da placa de entrada, pois não foi necessário reparo nela
e não a desmontei do painel.
Caixa pronta.
Painel na parte traseira.
Frente.
Conserto de um teclado sintetizador JD-XA da Roland. Esse teclado simplesmente parou de executar o áudio da parte analógica, atuando somente o áudio da parte digital.
Parte inferior interna.
Placa de todo o circuito digital.
Placa do circuito da parte analógica, e dos circuitos de condicionamento dos sinais de entrada e saída.
Tampa com as placas do painel de controle instaladas.
Placas laterais anexas, rodas dos pitchbend e modulation.
Equipamento pronto.
Painel em detalhes:
Conexões traseiras.
Em detalhes:
Conserto de um pedal de efeito M5 Stompbox Modeler da Line 6. Essa unidade estava com o áudio tanto normal e com efeito muito baixo, só passando o volume normal pelo true-bypass somente.
Placa do painel, display/CPU e controles.
Vista inferior da placa do painel.
Plaquinha dos footswitches.
Placa principal, circuitos de condicionamento dos sinais de entrada e saída, mais o audiocodec e o DSP.
Pedal pronto, parte superior.

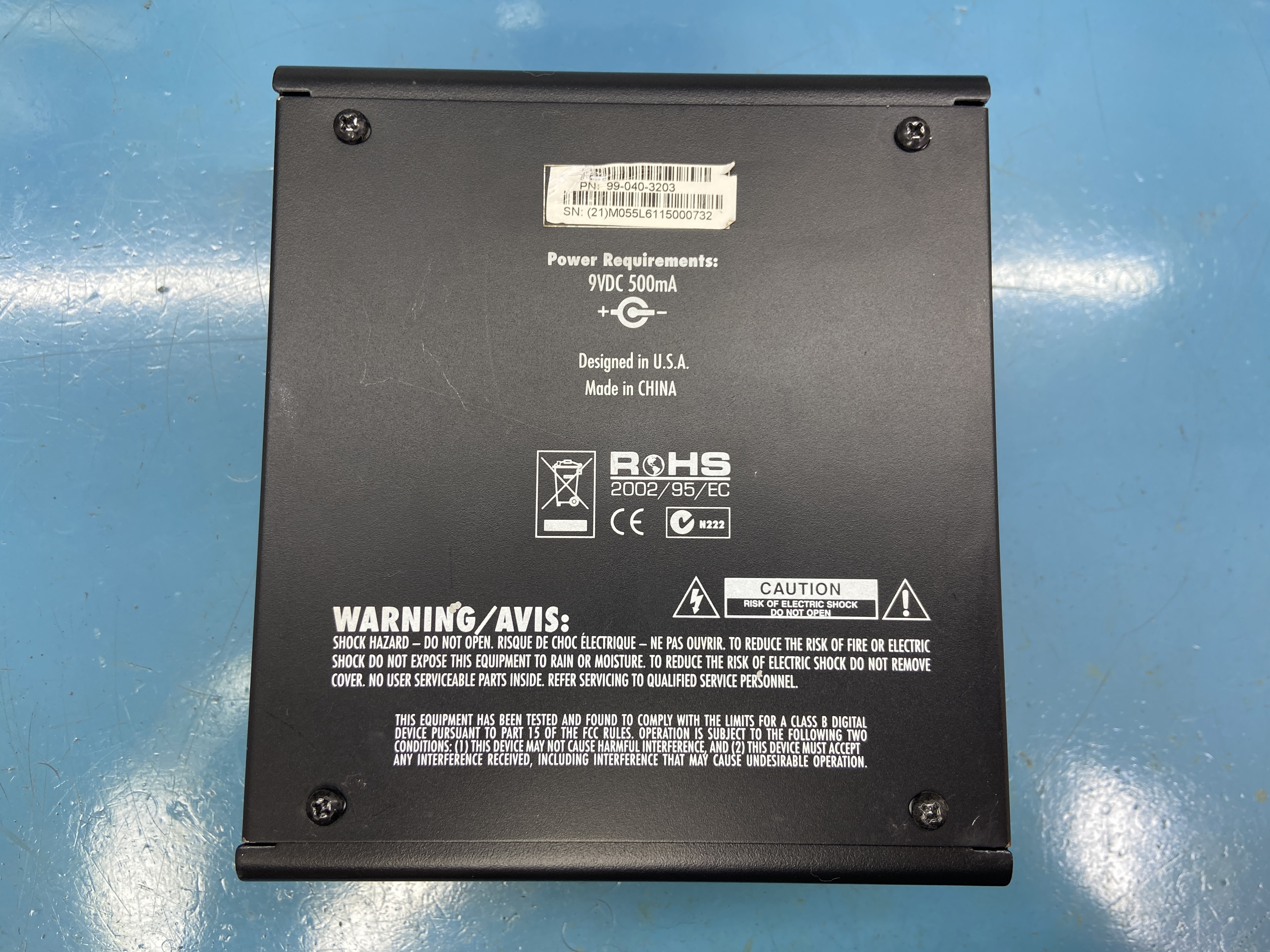

Parte inferior.
Parte lateral com os conectores MIDI.
E a parte traseira com as conexões de sinal, pedal de expressão e fonte.
