Pedaleira Line 6 Helix Floor

Conserto de uma pedaleira Helix Floor da Line 6. Essa unidade estava com a entrada GUITAR IN inoperante e a AUX IN com baixo ganho e distorcida, e também alguns footswitches estavam com leds falhando.

Placa dos footswitches, foram trocados todos os leds.

Placa principal.

Placa de processamento acoplada.

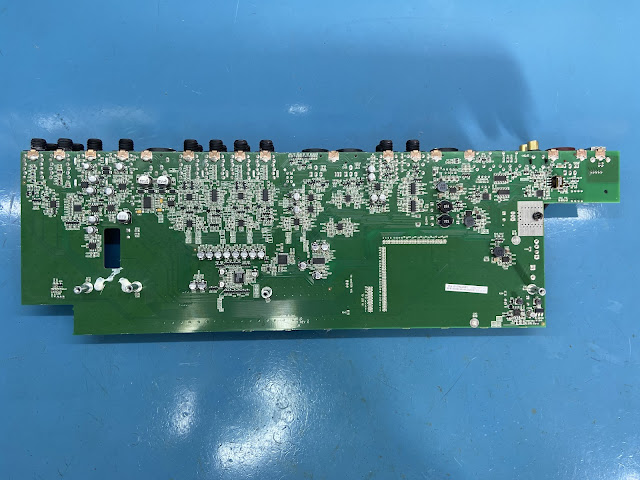

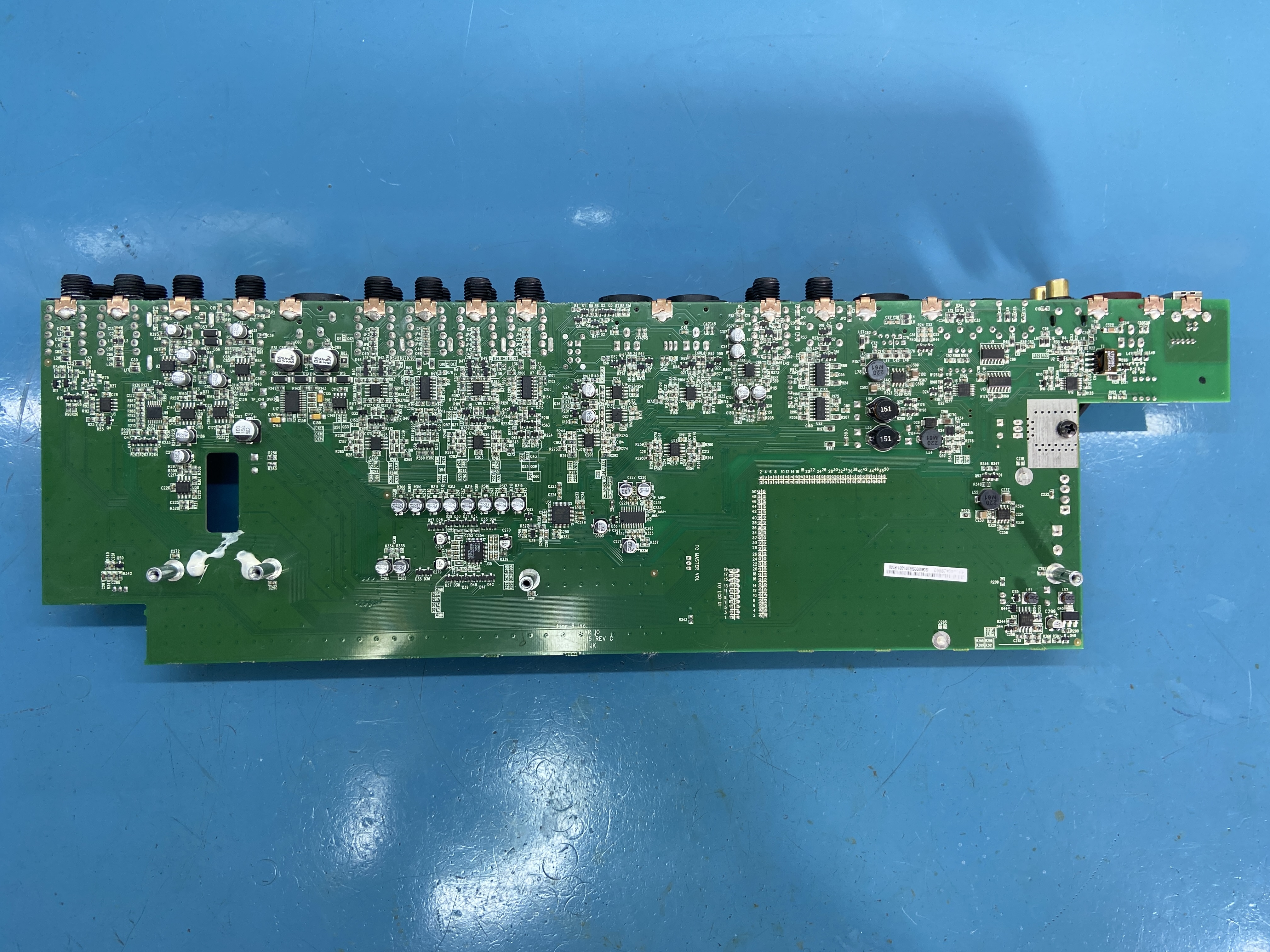

Parte inferior da placa principal.

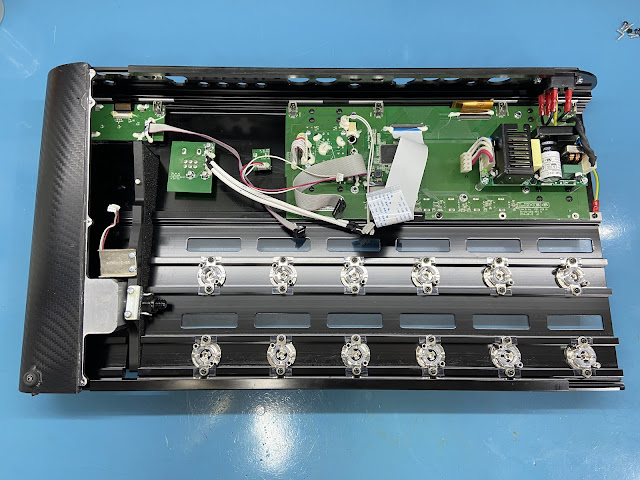

Vista interior do gabinete.

Placas auxiliares, display do pedal de expressão e pots de Volume e Phones.

Placa do Painel/Display principal, mais o módulo de fonte.

Módulo de fonte em detalhes.

Todas as placas instaladas no gabinete.

Pedaleira pronta.

Parte traseira, conexões:

Tampa inferior.

Amplificador valvulado Bugera Vintage 22

Conserto de um amplificador combo valvulado Vintage 22 da Bugera. Esse amplificador estava com oscilação de volume e apresentando distorção, problemas que ocorriam de forma intermitente.

Plaquinha responsável pelo efeito de reverb.

Placa principal.

Fonte e power amp.

Pré-amp e plaquinha do reverb.

Placa instalada no gabinete.

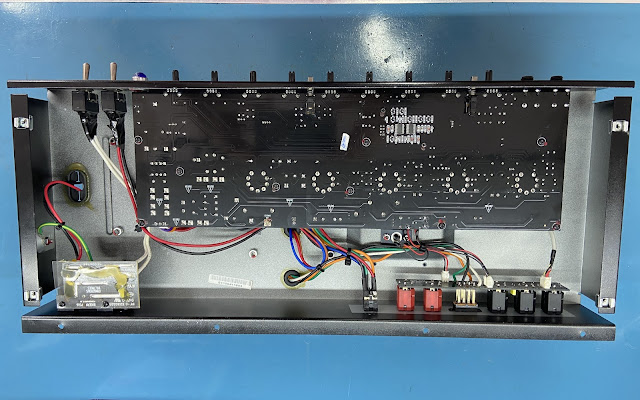

Sequência de fotos do "cabeçote".

Amplificador pronto, parte frontal.

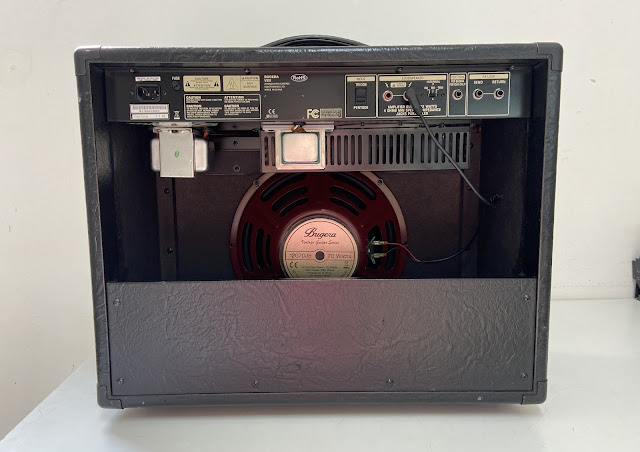

Parte traseira.

Pedal Snarling Dogs Mold Spore Wah

Conserto de um pedal Mold Spore Wah da Snarling Dogs. Esse psicodélico pedal de Wah estava com a função Mold Spore inoperante.

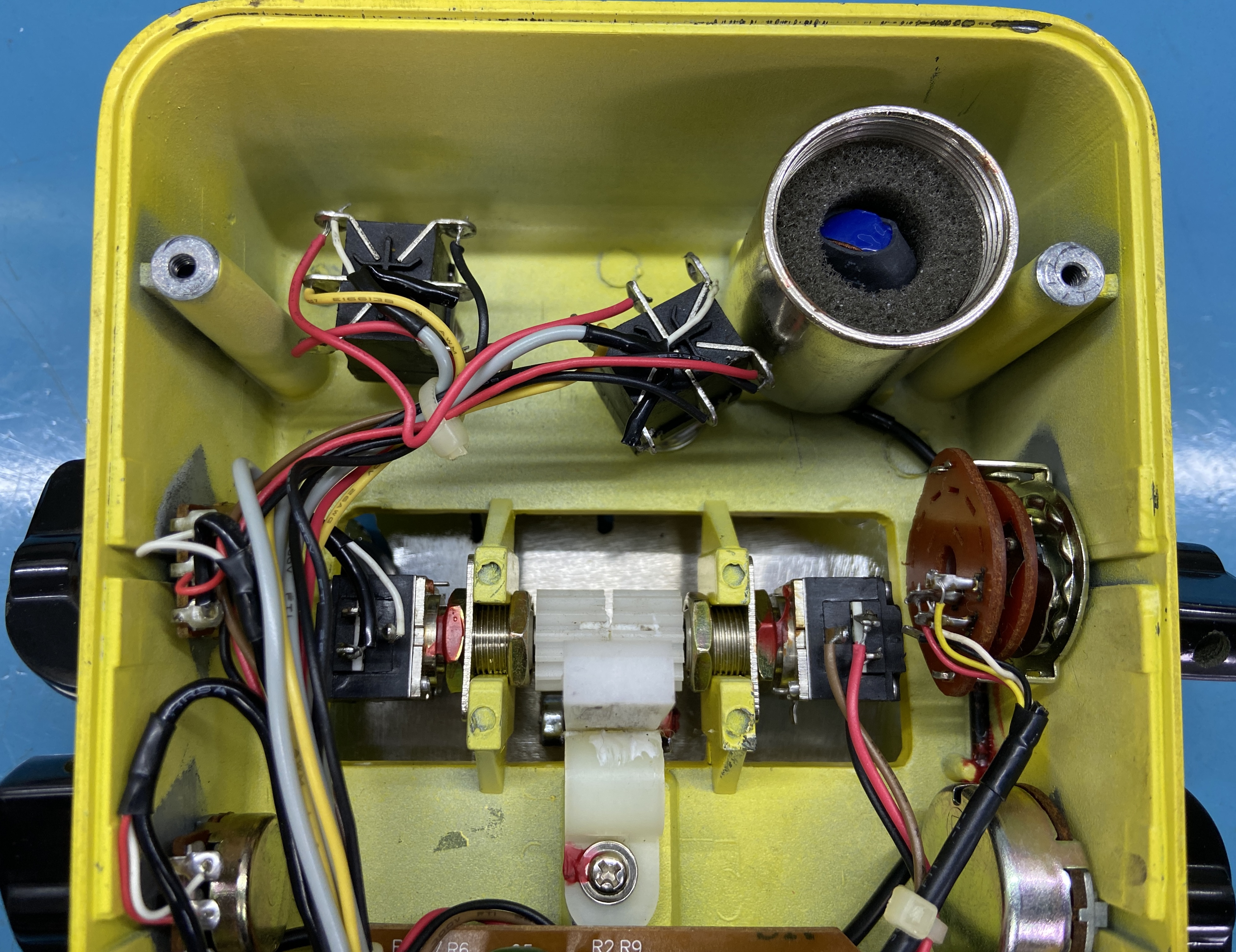

Vista do interior do pedal.

Placa em detalhe.

Pots do pedal de expressão, chaves e o tanque de isolação EMI do indutor, que eu acho que é somente
para o efeito Wah.

Pedal pronto.

Lateral esquerda.

Lateral direita.

Parte inferior.

E frente.

Caixa ativa Yamaha DXR15

Conserto de uma caixa ativa DXR15 da Yamaha. Essa caixa chegou aqui na assistência com o sintoma de "não liga", porém o fusível de proteção de rede estava intacto.

Placa principal, fonte e amplificador LF.

Placa em mais detalhes:

Módulo anexo, amplificador HF.

Placa de entrada de energia, filtros EMI e contra surtos.

Blindagem do painel, detalhe para a plaquinha que faz as conexões com os transdutores.

Agora com a capa plástica colocada. Não tirei fotos da placa de entrada, pois não foi necessário reparo nela
e não a desmontei do painel.

Caixa pronta.

Painel na parte traseira.

Frente.

Teclado sintetizador Roland JD-XA

Conserto de um teclado sintetizador JD-XA da Roland. Esse teclado simplesmente parou de executar o áudio da parte analógica, atuando somente o áudio da parte digital.

Parte inferior interna.

Placa de todo o circuito digital.

Placa do circuito da parte analógica, e dos circuitos de condicionamento dos sinais de entrada e saída.

Tampa com as placas do painel de controle instaladas.

Placas laterais anexas, rodas dos pitchbend e modulation.

Equipamento pronto.

Painel em detalhes:

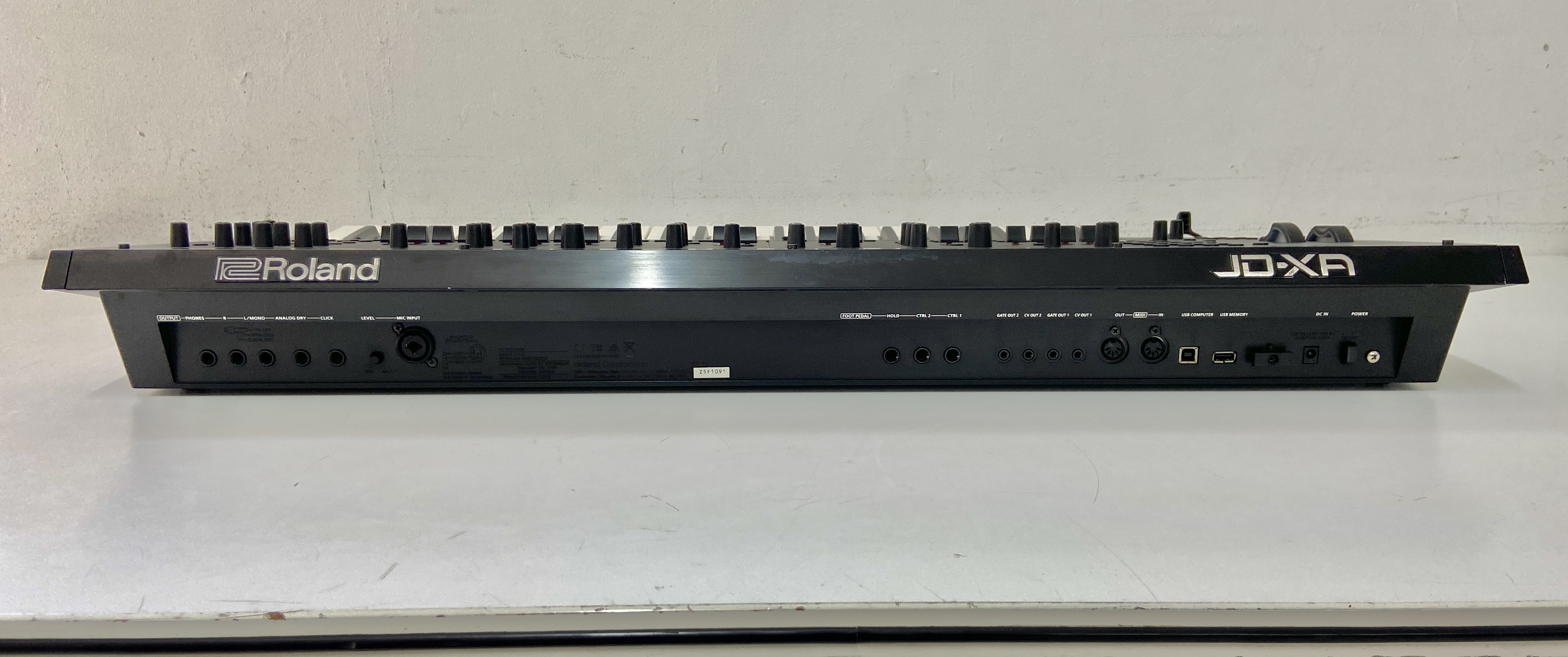

Conexões traseiras.

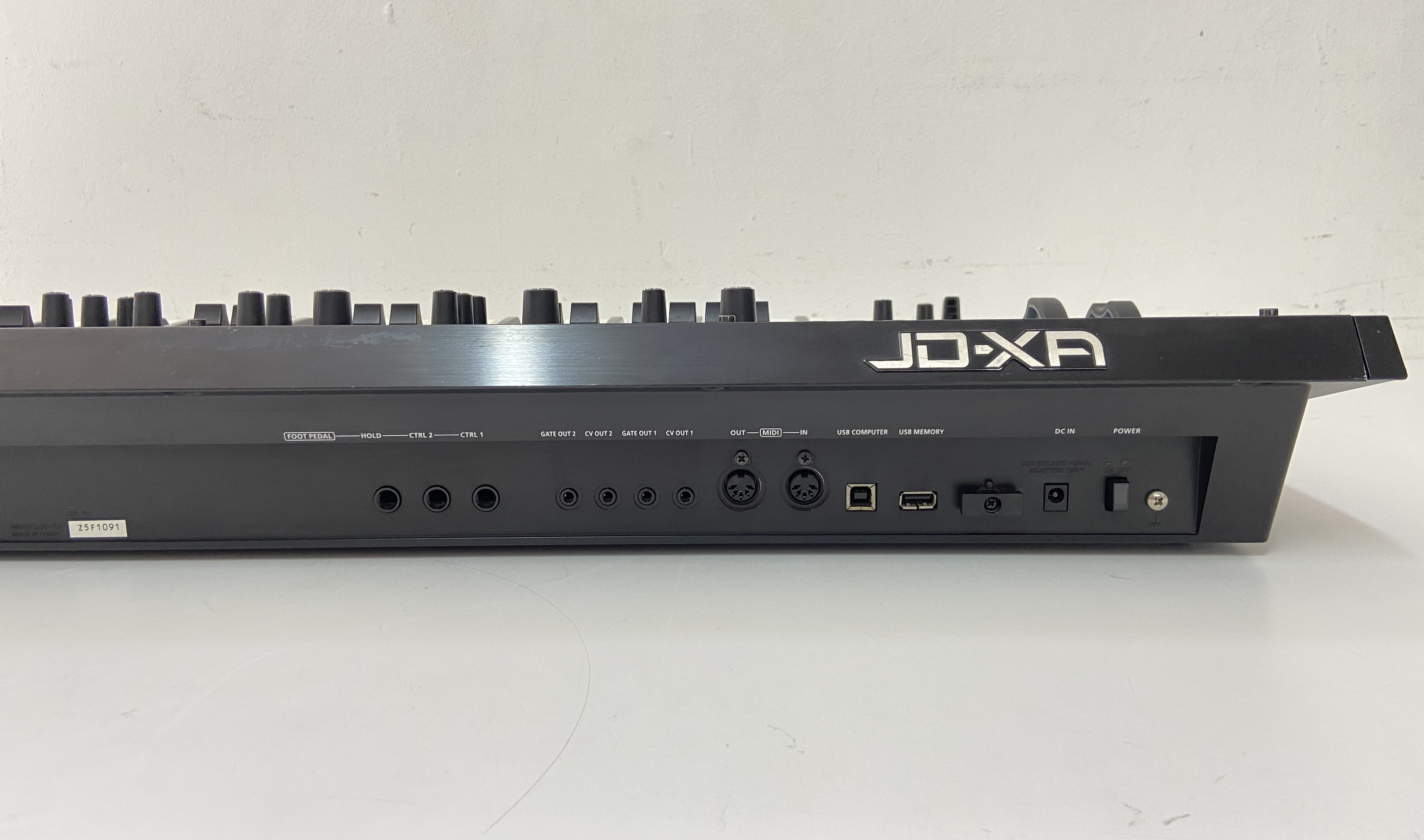

Em detalhes:
